Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Numer modelu: | SDE21 |
|---|---|---|---|
| Oem: | Do dyspozycji | Aplikacja: | wieża słoneczna i skoncentrowana fotowoltaika |
| Stosunek: | 125 | Zamknięta obudowa: | TAk |
| Gwarancja: | 3 lata | Dożywotni: | 30 lat |
| Metoda rotacji: | Dwa kierunki | ||
| Podkreślić: | Napęd pierścienia obrotu przekładni ślimakowej,napęd pierścienia obrotu skoncentrowanej rośliny w wieży,napęd pierścienia obrotu Selflock Sde |
||

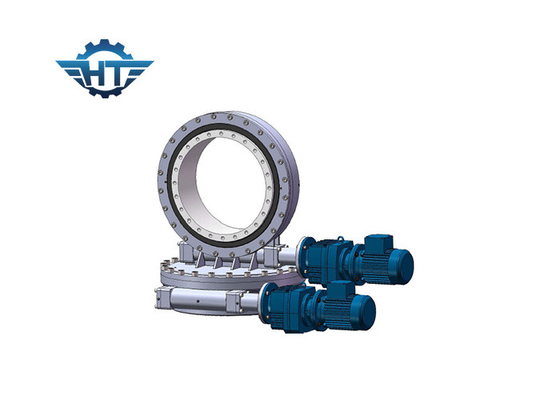

Samoblokujący się napęd ślimakowy z przekładnią ślimakową serii SDE używany do skoncentrowanej instalacji wieżowej i CPV
Precyzyjny dwuosiowy napęd obrotowy o wysokiej wytrzymałości do śledzenia słońca
Ogólnie rzecz biorąc, napęd obrotowy z przekładnią obrotową stosowany w maszynach portowych, specjalnych pojazdach budowlanych, przyczepach, wszelkiego rodzaju dźwigach, podnośnikach koszowych.Obecnie, jako globalne zapotrzebowanie na czystą energię, napęd obrotowy jest szeroko stosowany w systemach śledzenia słońca, małych turbinach wiatrowych
Hangtuo jest w pełni wyposażone we wszystkie zaawansowane maszyny do produkcji, montażu, kontroli, procesów testowych oraz linie automatycznego czyszczenia i malowania oraz powlekania elektrycznego.
Napęd obrotowy to połączenie pierścienia obrotowego z wałkiem ślimakowym klepsydry, który zapewnia większy kontakt zębów, zwiększony moment obrotowy napędu i płynniejszy obrót.
Cechy
1. Obciążenia promieniowe i osiowe oraz momenty przechylające jednocześnie
2. Oszczędność miejsca w obiektach
3. Maksymalna ładowność w kompaktowej konstrukcji
4. Długa żywotność
5. Wyższy wyjściowy moment obrotowy i obciążenie trzymania
6. Najwyższa precyzja śledzenia
7. Silna odporność na korozję i skuteczne uszczelnienie
Lista kluczowych części
1, podstawa obudowy
2, obrotowy pierścień
3, tor wyścigowy
4, Pieczęć
5, górna płyta
6, napęd (silnik hydrauliczny / silnik elektroniczny)
7, adapter silnika
8, O-ring
9, otwór wejściowy
10, wał przeciwny do silnika
11, zaślepka
12, okładka
13, koder
Zalety
1. Możemy dostarczyć różne rozmiary napędu obrotowego.
2. Zakres średnic: 3 cale ----- 25 cali, zakres wagi: 25 kg --------705 kg
3. Projektowanie i produkcja zgodnie z potrzebami klienta, napęd obrotowy OEM.
4. Wysoka jakość, konkurencyjna cena, szybka dostawa i najlepsze usługi.
Normy
ISO9001:2008, CE
Parametry dwuosiowego napędu obrotu
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | TAk | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | TAk | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | TAk | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | TAk | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | TAk | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | TAk | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | TAk | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | TAk | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | TAk | 705 |
