Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE3" |
|---|---|---|---|
| Przełożenie: | 31:1 | Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hangtuo | Kolor: | zgodnie z prośbą |
| Montaż silnika: | silnik elektryczny i hydrauliczny, | Gwarancja: | 5 lat |
| Podkreślić: | slewing ring drive,small slew drive |
||

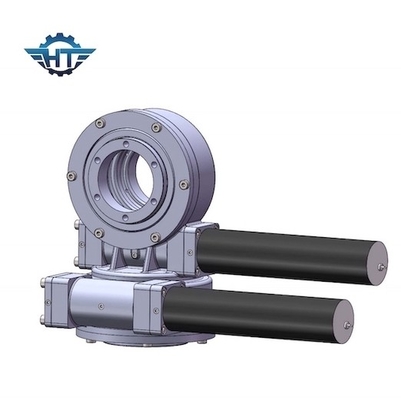

Indywidualnie zaprojektowany dwuosiowy silnik prądu przemiennego / stałego do płaskiego pojedynczego systemu śledzenia
Opis dwuosiowego napędu obrotu

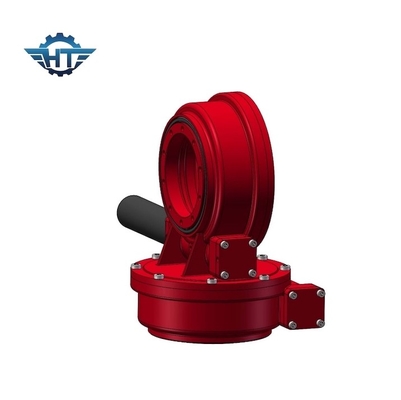

Dwuosiowy napęd obrotowy SDE3 do systemu śledzenia słonecznego PV, CPV.
Hangtuo Slewing Drive to profesjonalny producent badań i rozwoju napędów obrotowych, które są szeroko stosowane w nowej energii (jedno- i dwuosiowy system śledzenia słonecznego PV / CPV / CSP, energia wiatru), maszynach inżynieryjnych (maszyny do budowy nawierzchni, obiekty portowe i obszar górniczy ), odbiornik satelitarny i inne dziedziny.
W rozwoju nowych produkcji stale aktualizowane, nasze napędy obrotowe są zaprojektowane z pierścieniem obrotowym i wałem ślimakowym klepsydrowym, od tradycyjnego kontaktu punktowego do kontaktu powierzchniowego, co ma tę zaletę, że zapewnia silny wyjściowy moment obrotowy, płynny obrót i odporność na zużycie dla łożyska o wyższym promieniu i obciążenie osiowe i moment obrotowy przechylający.
W naszej firmie istnieją rodzaje modeli produkcji od 3 '' do 25 '' (średnica bieżni). Napęd obrotowy można dostosować do specjalnych wymagań dotyczących nowych zastosowań maszyn energetycznych i inżynieryjnych. Nasza produkcja jest wybierana przez klientów za granicą i dom o niezawodnej jakości i reputacji.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Obszar zastosowań
Nasz napęd obrotowy serii SDE jest używany głównie w systemach śledzenia słonecznego PV, STP, CSP.
Nasze inne typy napędów obrotowych są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy wiatrowe i komunikacja satelitarna, transportery ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, rotator koszy wymagania, dźwig jachtowy, betoniarka, koparka itp. Możemy również dostarczyć wiele rozmiarów napędu obrotowego i łożysk obrotowych,silnik hydrauliczny i silnik prądu stałego pasujący do napędów obrotowych.Produkty zostały wyeksportowane na cały świat.
