Szczegóły Produktu:
|
| Materiał: | QT | Model: | podwójna oś 21 cali |
|---|---|---|---|
| Moment trzymania: | 89 kNm | Moment przechylania: | 65 kNm |
| Efektywność: | 40% | Kolor: | zgodnie z prośbą |
| Reakcja: | mniej niż 0,1 stopnia | Aplikacja: | Maszyneria konstrukcyjna |
| Podkreślić: | small slew drive,worm drive motor |
||

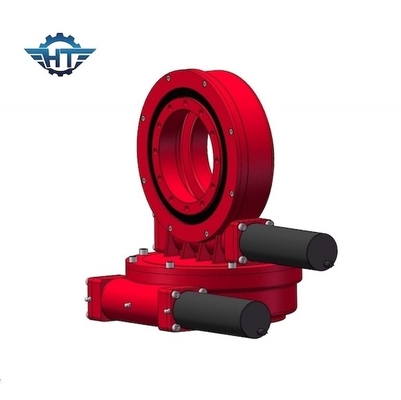

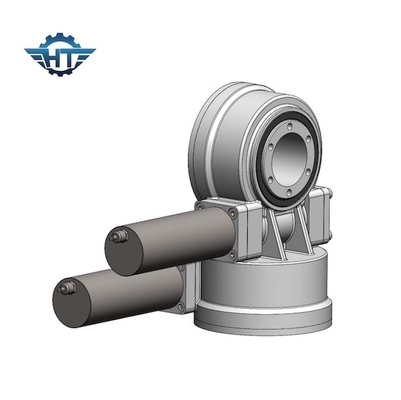

SDE21 "Napęd dwuosiowy o wysokim momencie obrotowym do satelitów / robotów / maszyn budowlanych
Satelitarny dwuosiowy napęd obrotu Opis
Konstrukcja dwuosiowego napędu obrotowego z napędem dwuosiowym jednocześnie.Jest to większy kontakt z zębami i podwójny wyjściowy moment obrotowy niż napęd obrotowy serii SE. Ten produkt ma długą historię, technologia procesowa jest teraz bardzo dojrzała.
Cechy
Opcje motoreduktora
Przekładnie elektryczne i planetarne można zaprojektować zgodnie z wymaganiami klienta. Napęd obrotowy ma tę zaletę, że oszczędza miejsce w obiektach, maksymalną ładowność w kompaktowej konstrukcji, długą żywotność, zmniejszone koszty konserwacji.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Dwuosiowy napęd obrotowy może być stosowany w systemie śledzenia słońca, antenie słonecznej, PV, CPV, CSP, turbinie wiatrowej i antenie satelitarnej.
