Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE21" |
|---|---|---|---|
| Moment trzymania: | 89 kNm | Moment przechylania: | 65 kNm |
| Efektywność: | 40% | Obciążenie osiowe: | 337 kN |
| Obciążenie promieniowe: | 640 kN | Kolor: | na podstawie kodu Ral |
| Podkreślić: | slewing ring drive,small slew drive |
||

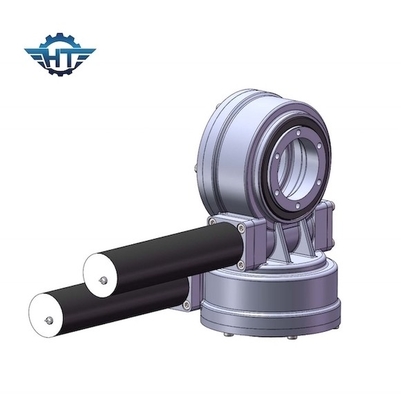

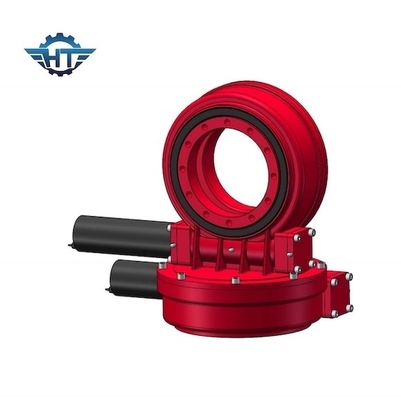

Przekładnia zębata SDE o niskim poziomie hałasu z wysokim momentem obrotowym do dwuosiowego systemu śledzenia słonecznego
Opis napędu SDE o niskim poziomie hałasu
Dwuosiowy tracker słoneczny zawiera ruchomą platformę, stałą platformę, łańcuch szeregowy, łańcuch równoległy i urządzenie napędowe, takie jak napęd obrotowy dwuosiowego trackera słonecznego.Ruchoma platforma jest podtrzymywana przez łańcuch szeregowy i napędzana przez łańcuch równoległy, tworząc równoległy mechanizm śledzenia.napęd obrotowy dla dwuosiowego trackera słonecznego jest skonfigurowany do napędzania równoległego łańcucha w ruch, aby napędzać ruchomą platformę, aby obracała się wokół osi pionowej i poziomej.Dwuosiowy napęd obrotowy trackera słonecznego według niniejszego ujawnienia ma większą przestrzeń roboczą, lepszą wydajność śledzenia i zalety wysokiej sztywności, niskiego zużycia energii, małego momentu napędowego i niskiej bezwładności itp.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Słowniczek kluczowych parametrów
Moment obrotowy przechylania: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy przechylający, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe:Obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe:Obciążenie równoległe do osi łożyska obrotowego
Moment trzymania:Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samoblokujący:Tylko gdy jest obciążony, napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
