Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE12 |
|---|---|---|---|
| Rodzaj: | robak i ślimacznica | Gwarancja: | 3 lata |
| Oem: | Do dyspozycji | Pomoc techniczna: | całe życie |
| Aplikacja: | Dwuosiowy słoneczny układ słoneczny | Temp. pracy: | -30～+120 Celsjusza |
| Podkreślić: | slewing ring drive,small slew drive |
||

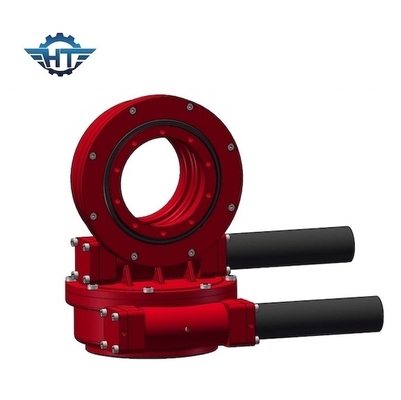

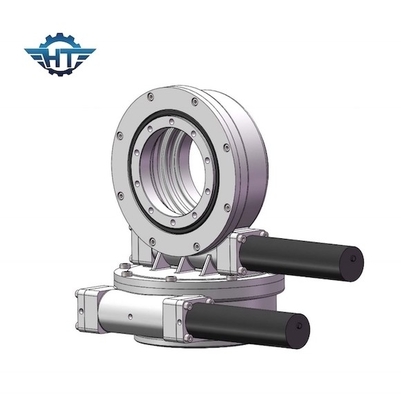

Przełożenie 78/1 SDE12 Dwuosiowy napęd dwuosiowy dla dwuosiowego słonecznego układu słonecznego
Dwuosiowy napęd obrotu (typ SDE) － Napęd obrotu Solar tracker
Konstrukcja serii SDE absorbuje zalety VE i SE.Kierunek Azymut i Elewacja 3D obracają się jednocześnie.
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
Specyfikacje
Nasze podstawowe rozmiary modeli zapewniają zakresy osiągów od 1500 Nm do 11 200 Nm momentu trzymającego, od 100 Nm do 20 000 Nm wyjściowego momentu obrotowego, od 5000 Nm do 89 000 Nm momentu przechylającego oraz przełożenia przekładni od 30:1 do 150:1.Dzięki zamontowaniu przekładni planetarnej przełożenie może być jeszcze wyższe.Napędy mogą być montowane poziomo, pionowo lub w kombinacji wielu osi.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Niezawodność
Nasze dwuosiowe napędy obrotowe SDE zapewniają 30-letni okres eksploatacji przy precyzyjnym pozycjonowaniu 3D.Dyski SDE tworzą wydajne i niezawodne rozwiązanie w jednym dysku.Kwalifikujemy wszystkie nasze komponenty i surowce przy użyciu standardów określonych przez ISO 9001, certyfikaty CE, aby zmaksymalizować żywotność.
Wydajność
Nasze napędy obrotowe wykorzystują opatentowaną technologię ślimaka klepsydrowego, aby zapewnić maksymalną kontrolę i wsparcie ruchu.Nasze przekładnie ślimakowe zazębiają się od 5 do 11 zębów na linii podziałowej koła koronowego od śruby klepsydrowej, co jest większym zazębieniem zębów niż w przypadku standardowych ślimaków, co zapewnia skrzyni biegów większą stabilność i wytrzymałość.Dowiedz się więcej o technologii klepsydry.
Dzięki zastosowaniu robaka klepsydrowego dyski mają następujące cechy:
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymania
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu opłacalnych rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp
