Szczegóły Produktu:
|
| Model: | SDE7" | Przełożenie: | 57:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 2000 Nm | Trzymający moment obrotowy: | 13500 Nm |
| Moment obrotowy przechylania: | 7500 Nm | Efektywność: | 40% |
| Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
| Podkreślić: | hydraulic slew motor,slewing gear |
||

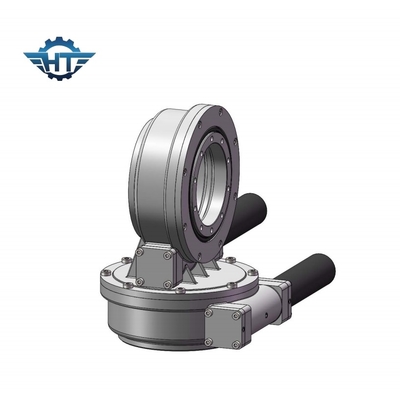

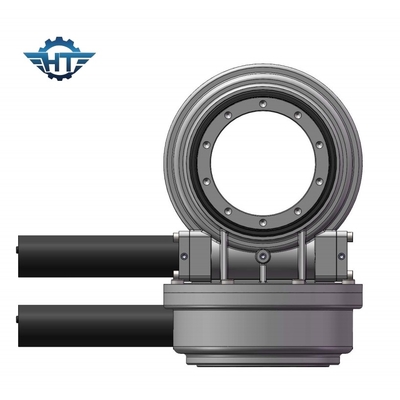

SDE Dual Axis Solar Slew Drive z reduktorami planetarnymi, długa żywotność dla trackerów słonecznych
Opis napędu obrotowego z dwiema osiami
SDE7 7-calowy dwuosiowy napęd obrotu jest idealny do sytuacji, w których trzeba podążać w kierunku słońca przez cały czas od wschodu do zachodu słońca.Może zwiększyć zdolność produkcyjną energii.Typowe zastosowania obejmują dwuosiowe trackery słoneczne, może być również stosowany w antenach satelitarnych i radarowych, maszynach wymagających ruchu o 360 stopni w obu kierunkach.
Dane techniczne napędu obrotowego modelu SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Typ systemu śledzenia słonecznego z napędem obrotowym
1) Ustalono optymalne nachylenie
Na niskich szerokościach geograficznych wzrost produkcji energii elektrycznej jest minimalny ze względu na niższe optymalne nachylenie (jak przy 8°, prawie brak wzrostu);Na dużych szerokościach geograficznych optymalne nachylenie jest duże, a ilość wytwarzanej energii elektrycznej jest znacznie większa (np. o około 25% przy 50°)
2) Płaska pojedyncza oś
Śledzi zmianę kąta padania Słońca w ciągu dnia, a tempo wzrostu produkcji energii elektrycznej na niskich szerokościach geograficznych jest znacznie lepsze niż na wysokich szerokościach geograficznych.Powszechnie uważa się, że płaskie śledzenie jednoosiowe jest bardziej odpowiednie do wykorzystania na szerokościach geograficznych mniejszych niż 30°.
3) Skośna pojedyncza oś
Jest bardziej odpowiedni dla dużych szerokości geograficznych.
4) śledzenie w dwóch osiach
To podejście jest wyraźnie największe we wzroście produkcji energii elektrycznej dzięki śledzeniu zmian kąta padania promieni słonecznych w ciągu doby iw ciągu roku.
5) Naprawiono regulowany
Ten typ polega na zmianie kąta padania promieni słonecznych w ciągu roku w celu dostosowania nachylenia wspornika, osiągając w ten sposób wzrost produkcji energii
Najbardziej podstawową różnicą między różnymi metodami montażu jest różnica w generowaniu energii, jaką one przynoszą.Oczywiście będą różnice w początkowych kosztach inwestycji i operacyjnych kosztów utrzymania.
Reduktory planetarne są idealne do zastosowań wymagających wysokiego momentu obrotowego w małej obudowie i wału wyjściowego z wyrównaniem współosiowym
Usługi dostosowane
1. Specjalna konstrukcja oparta na różnych zastosowaniach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;naszym standardowym kolorem jest RAL 9006.
