Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo, QT | Przełożenie: | 125:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 16 kNm | Moment trzymania: | 89 kNm |
| Moment przechylania: | 65 kNm | Kolor standardowy: | RAL 9006 |
| Reakcja: | mniej niż 0,1 stopnia | Typ obrotowy: | Podwójna oś |
| Podkreślić: | slewing ring drive,small slew drive |
||

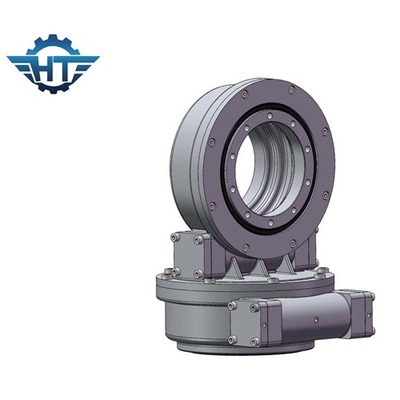

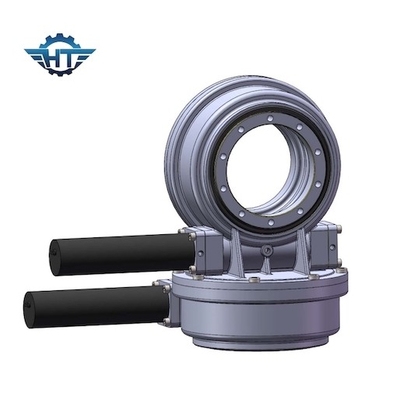

Przełożenie przekładni SDE21 125/1 Klepsydra z przekładnią ślimakową z zamkniętą obudową dla CPV
Opis napędu obrotu przekładni ślimakowej
Napędy obrotu służą do równoczesnego przenoszenia sił osiowych i promieniowych oraz przenoszenia momentów przechylających.Napędy obrotu składają się z kulowego lub wałkowego wieńca obrotowego, napędów hydraulicznych lub elektrycznych oraz całkowicie zamkniętej obudowy.Napędy obrotowe serii SE są zaprojektowane z przekładnią ślimakową.
SDE3, SDE7, SDE21 Certyfikat ISO9001/CE Przekładnia ślimakowa z napędem obrotowym do śledzenia słońca
1) Wyższy wyjściowy moment obrotowy i obciążenie trzymania
2) Najwyższa precyzja śledzenia
3) Silna odporność na korozję i skuteczne uszczelnienie
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Uwaga: Powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Pola aplikacji
| Pole energii wiatru | Maszyny metalurgiczne |
| Lekki przemysł | Ciężki sprzęt |
| Maszyny portowe/morskie | Produkty wojskowe. |
| Maszyny budowlane Górnictwo | Sprzęt do hut stali |
| Oczyszczalnia ścieków | Maszyny rolnicze |
