Szczegóły Produktu:
|
| Materiał: | QT | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 2000 Nm |
| Moment trzymania: | 13500 Nm | Moment przechylania: | 7500 Nm |
| Obciążenie osiowe: | 34 kN | Obciążenie promieniowe: | 58 kN |
| Podkreślić: | hydraulic slew motor,slewing gear |
||

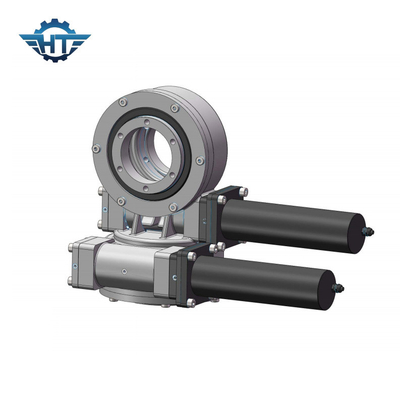

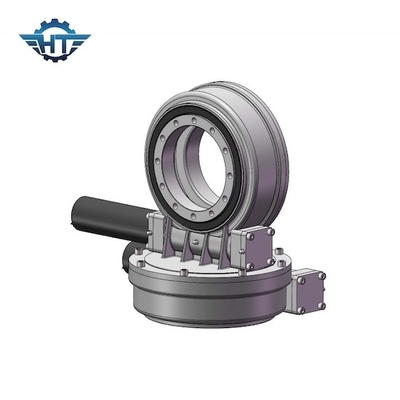

7-calowa dwuosiowa skrzynia biegów z napędem elektrycznym 24 V DC do systemu śledzenia słonecznego
Opis skrzyni biegów z napędem obrotowym
Dwuosiowe napędy obrotowe są idealne do sytuacji, w których konieczne jest obracanie zarówno w pionie, jak iw poziomie.Typowe zastosowania obejmują dwuosiowe trackery słoneczne, anteny satelitarne i radarowe, maszyny, które wymagają ruchu o 360 stopni w obu kierunkach.Napęd obrotowy Hangtuo przyjmuje zintegrowaną konstrukcję nachylenia i azymutu, a ogólna konstrukcja jest zwarta, co rozwiązuje problem złożonej instalacji dzielonego reduktora, zmniejsza nadmiarowe części i zmniejsza awaryjność głównego silnika;jednocześnie, w celu zapewnienia niezawodnego łożyska, azymutalny napęd obrotowy. W systemie zastosowano łożyska kulkowe o styku czteropunktowym o wysokiej wytrzymałości, które mogą przenosić duży moment wywracający przy zachowaniu określonej siły osiowej i promieniowej.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Cechy
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Otaczający napęd ślimakowy wewnątrz
3. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
4. Funkcja samoblokowania
