Szczegóły Produktu:
|
| Materiał: | QT | Model: | pojedyncza oś 5 cali |
|---|---|---|---|
| Przełożenie: | 37:1 | Znamionowy wyjściowy moment obrotowy: | 962 Nm |
| Moment trzymania: | 30 kNm | Moment przechylania: | 6 kNm |
| Efektywność: | 40% | Temp. pracy: | -30 ℃ (+ 80 ℃) |
| Podkreślić: | slewing ring drive,worm drive motor |
||

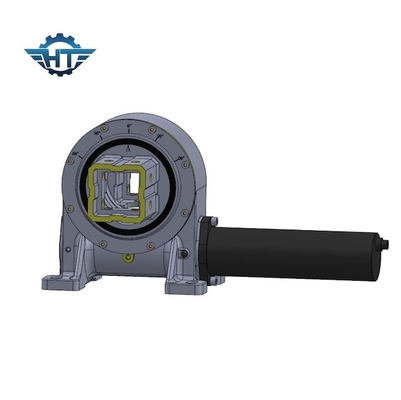

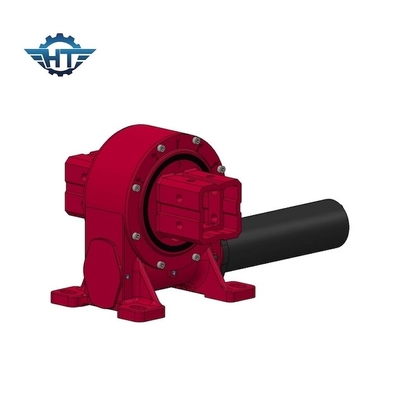

Zamknięty napęd ślimakowy VE5 do jednoosiowego systemu śledzenia słońca GPS
Opis napędu obrotowego przekładni ślimakowej
Napęd obrotowy Hangtuoskłada się z obudowy, łożyska wahliwego, uszczelnienia, ślimaka opasującego z kilkoma gotowymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara.
Model: VE5
Miejsce pochodzenia: Changzhou, Chiny!
Marka: HT
Typ: Zamknięty
Materiał: QT
Moment wyjściowy: 962 Nm
Moment obrotowy przechylania: 6000 Nm
Moment trzymania: 30 kN.m
Statyczna ocena osiowa: 16 KN
Statyczna ocena promieniowa: 27 KN
Przełożenie: 37:1
Wydajność: 40%
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
