Szczegóły Produktu:
|
| Model: | 3 CALE | Przełożenie: | 31:1 |
|---|---|---|---|
| Efektywność: | 40% | Typ: | serie poziome |
| Aplikacja: | System śledzenia słonecznego | SERWIS OEM: | Dostępny |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Motoreduktor 24V |
| Podkreślić: | hydraulic slew motor,solar tracker drive |
||

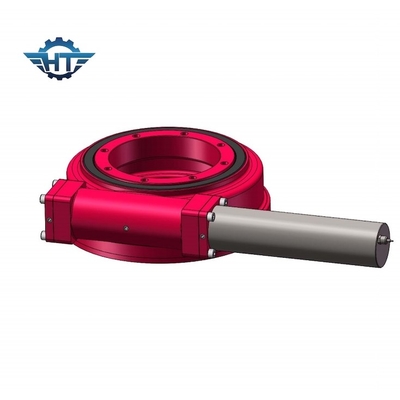

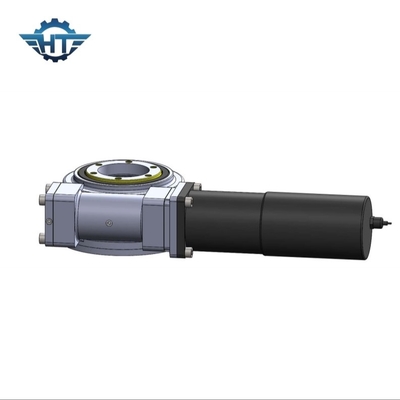

High Torque SE5 Solar Slew Drive Certyfikowany przez CE Samoblokujący system śledzenia energii słonecznej
SE5 Solar Slew Drive Opis
Układ napędowy ślimaka to zwarta jednostka, która składa się z wieńca obrotowego, obudowy, podstawy i ślimaka.To urządzenie łączy w sobie zalety wieńca obrotowego i ślimaka w jednym urządzeniu.
Nadaje się do zastosowań, które wymagają powolnych obrotów z ruchem ciągłym lub ruchu zdolnego do obsługi połączonych obciążeń.Produkt ma standardowe wymiary do sprzęgania silnika elektrycznego lub hydraulicznego, jak również do sprzęgania całego systemu z wyposażeniem.
Ze względu na swoją zwartość, dużą sztywność i inne wymienione zalety, ślimakowy układ napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadunkowe na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w zespołach kołowych dużych transportery portali morskich.
Dane techniczne napędów obrotowych modeli SE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Tak | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Tak | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Tak | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Tak | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Tak | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Tak | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Tak | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Tak | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Tak | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Tak | 204 |
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas montażu nie jest konieczna regulacja luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niskie koszty utrzymania
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwy i płynny sposób uruchamiania i zatrzymywania
