Szczegóły Produktu:
|
| Model: | SDE5 | Przełożenie: | 37:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 800 Nm | Moment trzymania: | 9200 Nm |
| Moment przechylania: | 6000 Nm | Efektywność: | 40% |
| Reakcja: | 0,15° | Funkcja: | samoblokująca podwójna oś |
| Podkreślić: | Elektryczny napęd obrotowy o niskiej prędkości,elektryczny napęd obrotowy 6000 Nm Moment obrotowy przechylania,napęd pierścienia obrotowego 6000 Nm Moment obrotowy przechylania |
||

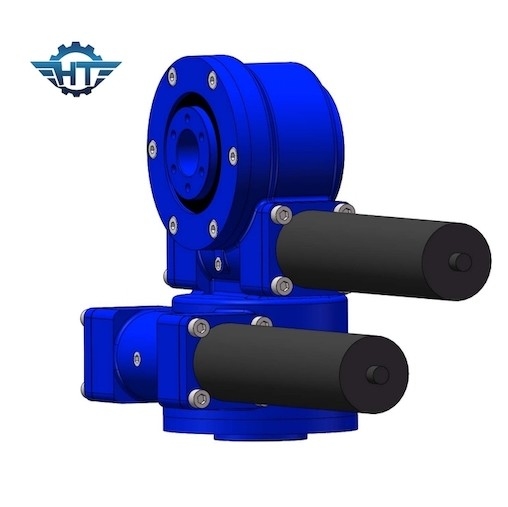

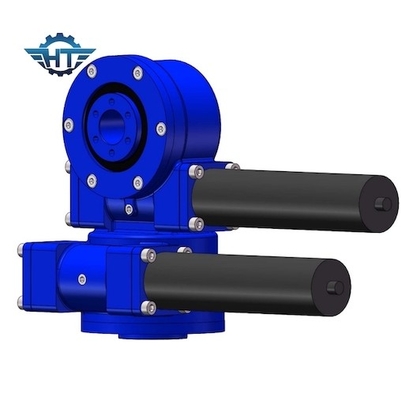

Dwuosiowa przekładnia obrotowa SDE5 o niskiej prędkości do precyzyjnych systemów śledzenia PV
Opis dwuosiowej przekładni obrotowej
Nasz napęd obrotowy ma silny moment wywracający i przyjmuje otaczający napęd ślimakowy, który może napędzać większe ładunki z kontaktem wielozębnym i ma funkcję samoblokowania w celu zwiększenia bezpieczeństwa systemu.Napędy obrotu mają osiągi od 6kNm do 220kNm momentu trzymającego, od 200Nm do 63kNm wyjściowego momentu obrotowego, od 500Nm do 271kNm nośności na moment przechylający i przełożenia od 31:1 do 156600:1.Instalacja może być kombinacją poziomą, pionową lub wieloosiową.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Powyższe wymiary i parametry mogą być aktualizowane lub dostosowywane, bardziej szczegółowe wymiary i parametry można znaleźć na naszych rysunkach handlowych.
Specjalna konstrukcja według różnych aplikacji i projektów
Może pasować do różnych typów silników, takich jak silniki hydrauliczne, silniki krokowe, serwomotory itp.
Powierzchnię obrotowego urządzenia napędowego można spryskać dowolnym kolorem zgodnie z wymaganiami klienta
Aplikacje
Nasze napędy obrotowe zostały zaprojektowane z myślą o długiej żywotności i niskich wymaganiach konserwacyjnych.Wymagają bardzo mało miejsca na instalację, ale wytrzymują maksymalne obciążenia.Dlatego są rozwiązaniem do wielu zastosowań: napędy obrotowe dla leśnictwa, rolnictwa, górnictwa, platformy załogowe, liczne zastosowania morskie, a także budowa maszyn i inżynieria, koncentracyjne systemy śledzenia słonecznego, jednoosiowe lub dwuosiowe systemy śledzenia słonecznego.
