Szczegóły Produktu:
|
| Model: | 7 cali | Przełożenie: | 57:1 |
|---|---|---|---|
| wydajność: | 40% | Rodzaj: | Podwójna oś |
| Zastosowanie: | Śledzenie słoneczne | Usługa OEM: | Dostępne |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | 24 V prądu stałego |
| Podkreślić: | solar tracker drive,slewing gear |
||

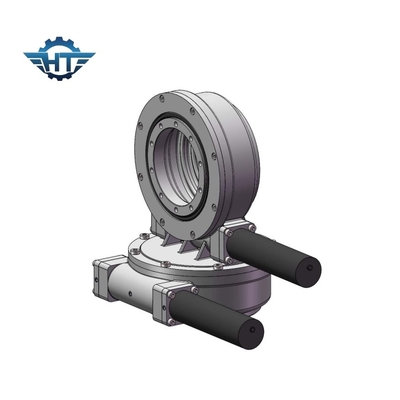

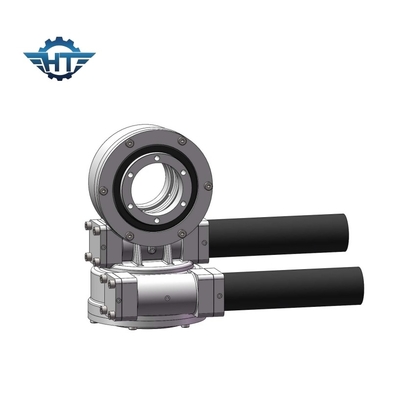

Sde7 Podwójny zestaw robaków napęd słoneczny z silnikiem zestawu planetarnego 24 Vdc dla śledzących
Wyrób Worm Gear Solar Slew DriveOpis
Napęd obrotowy to skrzynia biegów, która może bezpiecznie utrzymywać obciążenia promieniowe i osiowe, a także przesyłać moment obrotowy do obrotu.Prędkości obrotowe są wytwarzane przez produkcję przekładni, łożyska, uszczelki, obudowa, silnik i inne elementy pomocnicze oraz ich montaż do zjednoczonej skrzyni biegów.
Prędkość obrotowa jest szeroko stosowana w przyczepach modułowych, żurawach, sprzęcie do chwytania drewna, platformie roboczej z powietrza, systemach śledzenia słonecznego, systemach energii wiatrowej itp.
napęd obrotowy jest odpowiedni dla obszarów o wysokich szerokościach geograficznych, a wydajność wytwarzania energii będzie zwiększona o ponad 35%, co znacząco poprawi wydajność systemu wytwarzania energii słonecznej.
W przypadku poziomego układu śledzenia słonecznego o jednej osi główny wał paneli słonecznych dostosowuje kąt, aby dokładnie śledzić kąt deklinacji.Ten rodzaj napędu obrotowego jest stosowany tylko w obszarze niskich szerokości geograficznych.
Wykorzystując łożysk obrotowy jako podstawowy element, napęd obrotowy może jednocześnie wytrzymać siłę osiową, siłę promienną i moment nachylenia.
System śledzenia słonecznego jest podzielony na poziomy układ śledzenia słonecznego o jednej osi, nachylony układ śledzenia słonecznego o jednej osi i układ śledzenia słonecznego o dwóch ośach.
Napędy obrotowe stosowane w systemach śledzenia słonecznego są głównie o jednej osi (seria SE), o dwóch ośach (seria SDE) i typu pionowego (seria VE).,Wymagania w zakresie bezpieczeństwa i bezpieczeństwa
Jak wybrać odpowiedni rozmiar napędu?
Wybór odpowiedniego rozmiaru napędów obrotowych, aby uniknąć nie tylko braku wydajności lub nadwyżki wydajności, odgrywa ważną rolę w osiąganiu rozwiązań opłacalnych.
Proszę podać następujące informacje w celu wyboru odpowiedniego napędu obrotowego:
1. wniosek
2Jeśli nie masz jasnego pojęcia o tych danych, po prostu powiedz nam obciążenie, na przykład ciężar paneli i uchwytów montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy napęd, który polecamy, może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. prędkości wyjściowej, której potrzebujesz, co pomoże nam polecić odpowiednie silniki dla ciebie.
5. inne informacje, takie jak reakcja, popyt na poziom IP itd.
Dane techniczne SDE Slew Drive.
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
