Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE5" |
|---|---|---|---|
| Przełożenie: | 37:1 | Moment trzymania: | 9200 Nm |
| Moment przechylania: | 6000 Nm | Obciążenie osiowe: | 16 kN |
| Obciążenie promieniowe: | 27 kN | Efektywność: | 40% |
| Podkreślić: | Dwuosiowy napęd obrotu SDE7,wodoodporne uszczelnienie dwuosiowego napędu obrotu,napęd pierścienia obrotowego obciążenia osiowego 16 kN |
||

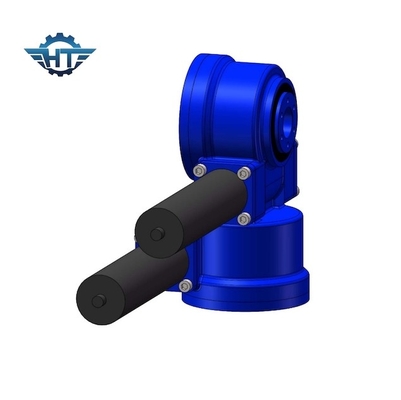

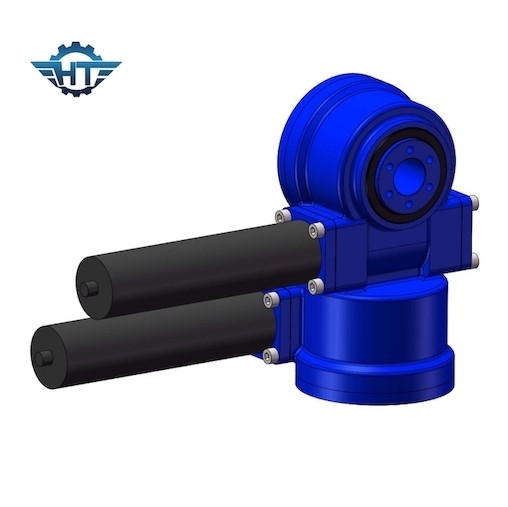

Dwuosiowy napęd obrotowy SDE5, wodoodporne uszczelnienie do trackerów słonecznych PV i CSP
Opis dwuosiowego napędu obrotowego SDE5
| Nazwa produktu | Napędy obrotowe SDE5 z motoreduktorami 43 Nm |
| Wyjściowy moment obrotowy | 800 Nm |
| Moment obrotowy przechylania | 6000 Nm |
| Moment trzymania | 9200 Nm |
| Statyczna ocena osiowa | 16 kN |
| Statyczna ocena promieniowa | 27 kN |
| Alternatywy silnikowe | Silnik 380 V/220 V AC, silnik krokowy, silnik bezszczotkowy |
| Styl produktów | Dual Axis, CPV, Solar Dish, Parabolic, Heliostat |
| Funkcja aplikacji | System śledzenia słonecznego, maszyny przemysłowe |
Moment przechylania: Moment obrotowy to obciążenie pomnożone przez odległość między położeniem obciążenia a środkiem łożyska obrotowego.Jeśli moment obrotowy generowany przez obciążenie i odległość jest większy niż znamionowy moment obrotowy przechylający, napęd obrotowy zostanie przewrócony.
Obciążenie promieniowe: obciążenie pionowe do osi łożyska obrotowego
Obciążenie osiowe: obciążenie równoległe do osi łożyska obrotowego
Moment trzymający: Jest to moment obrotowy wsteczny. Gdy napęd obraca się do tyłu, a części nie są uszkodzone, maksymalny osiągnięty moment obrotowy nazywa się momentem trzymającym.
Samohamowność: Tylko gdy jest załadowany, napęd obrotowy nie jest w stanie obrócić się w tył, co nazywa się samohamowaniem.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Wniosek
Fotowoltaiczne napędy obrotowe serii SDE są przeznaczone do
Wysokowydajne produkty opracowane i zaprojektowane do systemów śledzenia słońca, odpowiednie do fotowoltaicznych jedno- i dwuosiowych systemów śledzenia, koncentrujących fotowoltaicznych systemów wytwarzania energii, heliostatów wieżowych, wytwarzania energii motyla Stirlinga, ogrzewania, skoncentrowanego wytwarzania energii, ogrzewania i innej energii słonecznej. system śledzenia.Można go również dostosować do własnych potrzeb.
