Szczegóły Produktu:
|
| Materiał: | 42CrMo, QT | Przełożenie: | 31:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 600 Nm | Moment trzymania: | 1500 Nm |
| Moment przechylania: | 5800 Nm | Reakcja: | 0,15° |
| Typ obrotowy: | Poziomy i pionowy | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Napęd pierścienia obrotowego silnika elektrycznego,napęd pierścienia obrotowego wielozębny,skrzynia biegów z momentem obrotowym 600 Nm |
||

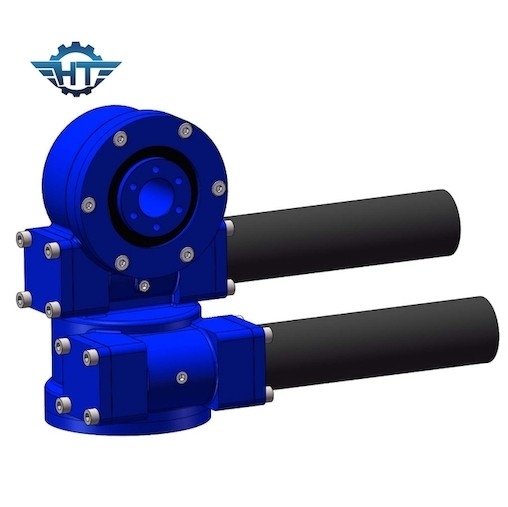

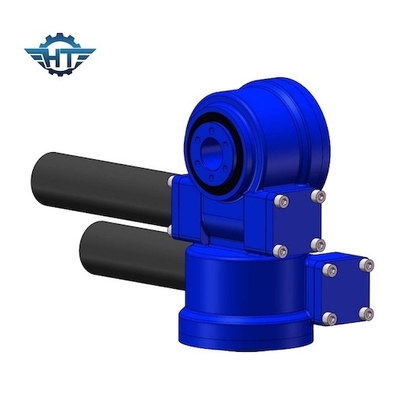

Dwuosiowa przekładnia obrotowa SDE3 z silnikiem elektrycznym do systemu śledzenia paneli słonecznych
Opis dwuosiowej przekładni obrotowej
Napędy obrotu służą do równoczesnego przenoszenia sił osiowych i promieniowych oraz przenoszenia momentów przechylających.Napędy obrotu składają się z kulowego lub wałkowego wieńca obrotowego, napędów hydraulicznych lub elektrycznych oraz całkowicie zamkniętej obudowy.Napędy obrotowe serii SE są zaprojektowane z przekładnią ślimakową.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Cechy
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Otaczający napęd ślimakowy wewnątrz
3. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
4. Funkcja samoblokowania
Aplikacje
W sytuacji, gdy ograniczone zasoby energii kopalnej są nadmiernie eksploatowane i wykorzystywane, niewyczerpane zasoby energii słonecznej przyciągnęły uwagę świata.Technologia wytwarzania energii fotowoltaicznej szybko się rozwija.Moduły fotowoltaiczne montuje się na wsporniku fotowoltaicznym.Zgodnie z ich różnymi formami strukturalnymi, istnieją dwa typy: typ stały i typ śledzący.Obrotowe urządzenie napędowe jest instalowane na śledzącym fotowoltaicznym systemie wytwarzania energii, dzięki czemu wspornik stały staje się typem śledzącym.W związku z tym kąt pracy modułu fotowoltaicznego można regulować w zależności od wysokości lub/i kąta azymutu słońca, dzięki czemu powierzchnia odbierająca światło modułu fotowoltaicznego może być w dowolnym momencie prostopadła do promieni słonecznych.możliwe, otrzymując w ten sposób więcej energii słonecznej i zwiększając produkcję energii.
