Szczegóły Produktu:
|
| Model: | SDE9 | Przełożenie: | 61:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 4300 Nm | Moment obrotowy przechylania: | 16 kNm |
| Moment trzymania: | 27,2 kNm | Efektywność: | 40% |
| Kolor standardowy: | RAL9006 | Funkcja: | zamknięte samozamykające |
| Podkreślić: | 5-calowy dwuosiowy napęd obrotu,dwuosiowy napęd obrotu 800 NM Moment obrotowy,odporna na zużycie przekładnia obrotowa |
||

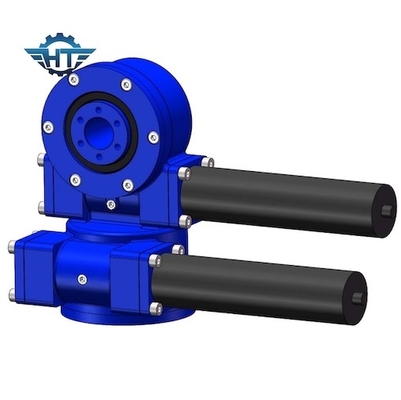

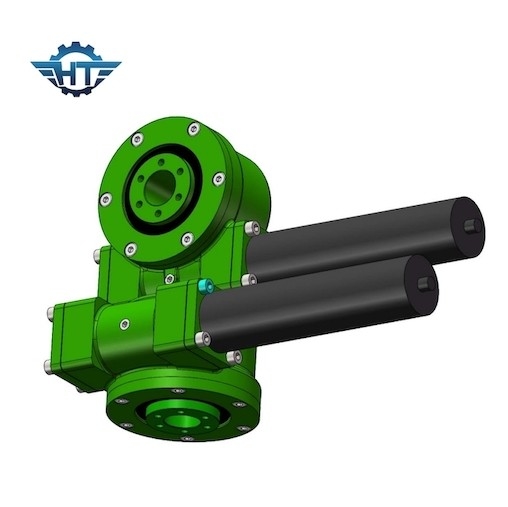

Przełożenie 61: 1 5-calowy pierścień obrotowy przekładni ślimakowej do dwuosiowego systemu śledzenia słonecznego
5-calowy opis pierścienia obrotowego przekładni ślimakowej
Worm Drive, który jest przekładnią ślimakową o wyższej odporności na zużycie, może ładować silny wyjściowy moment obrotowy i moment obrotowy przechylania przy dobrej stabilności i niezawodności.Napęd ślimakowy jest również dostępny dla bardziej precyzyjnych obszarów śledzenia, takich jak CPV, CSP, aplikacje satelitarne.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Otaczający napęd ślimakowy wewnątrz
3. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
4. Funkcja samoblokowania
Aplikacje
Dzięki zastosowaniu dwuosiowych napędów obrotowych w systemie śledzenia słońca panele słoneczne będą zawsze skierowane w stronę słońca, bez względu na porę roku, porę dnia lub szerokość geograficzną regionu.Może pozwolić właścicielowi projektu uzyskać większą moc elektryczną do 40%, a tym samym większą wydajność.
