Szczegóły Produktu:
|
| Model: | 7 cali | Przełożenie: | 57:1 |
|---|---|---|---|
| Efektywność: | 40% | Precyzja: | ≤0,1 |
| Kierowca: | silnik elektryczny | Rodzaj: | Pionowa pojedyncza oś |
| Aplikacja: | Zewnętrzna fotowoltaiczna elektrownia słoneczna | OEM: | TAk |
| Podkreślić: | Worm Gear Slewing Ring Obrotowy napęd,zewnętrzny PV w obudowie solarnej,zamknięty napęd obrotowy z wieloma zębami |
||

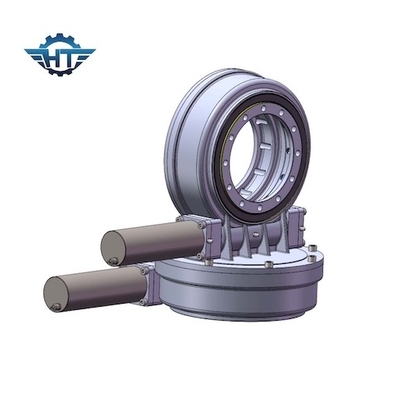

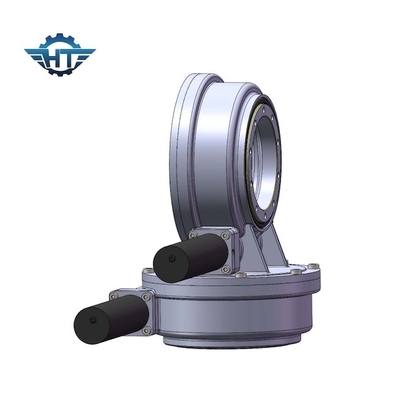

Wielozębowy kontakt SDE7 Worm Gear Swinging Ring do zewnętrznej fotowoltaicznej elektrowni słonecznej
Opis pierścienia obrotowego przekładni ślimakowej SDE7
Model: SDE7
Miejsce pochodzenia: Changzhou, Chiny!
Typ: Zamknięty
Materiał: 42CrMo, 50Mn
Moment wyjściowy: 2000 Nm
Moment obrotowy przechylania: 7500 Nm
Moment trzymania: 13200 Nm
Przełożenie: 57:1
Wydajność: 40%
Napęd obrotowy Hangtuoskłada się z obudowy, łożyska wahliwego, uszczelnienia, ślimaka opasującego z kilkoma gotowymi częściami zamiennymi.Możemy również wyprodukować silnik elektroniczny i silnik hydrauliczny używany do napędów obrotowych, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Zalety
1. Silny moment wywracający oparty na pierścieniu obrotowym
2. Zastosuj otaczający napęd ślimakowy
3. Napęd większego obciążenia przy użyciu kontaktu wielozębnego
4. Lepsza statyczna funkcja samoblokowania;
Zwykle występuje typ jednoosiowy;typ dwuosiowy, typ pionowy i typ podwójnego ślimaka od 3 do 25 cali, aby uzyskać szczegółowe informacje, skontaktuj się z nami w celu uzyskania rysunku sprzedaży.
