Szczegóły Produktu:
|
| Model: | wysoka dokładność 3 cale | Przełożenie: | 31:1 |
|---|---|---|---|
| Efektywność: | 40% | Precyzja: | 0,05 stopnia |
| Silnik: | Silniki elektryczne, nema, serwo | Metoda instalacji: | Zainstalowane w pionie |
| Wniosek: | Skoncentrowane reflektory paraboliczne | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Podkreślić: | Elektryczny napęd obrotowy reflektora parabolicznego,elektryczny napęd obrotowy 0,05 stopnia |
||

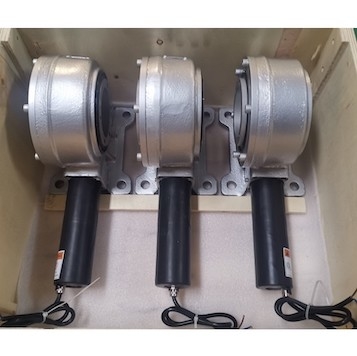

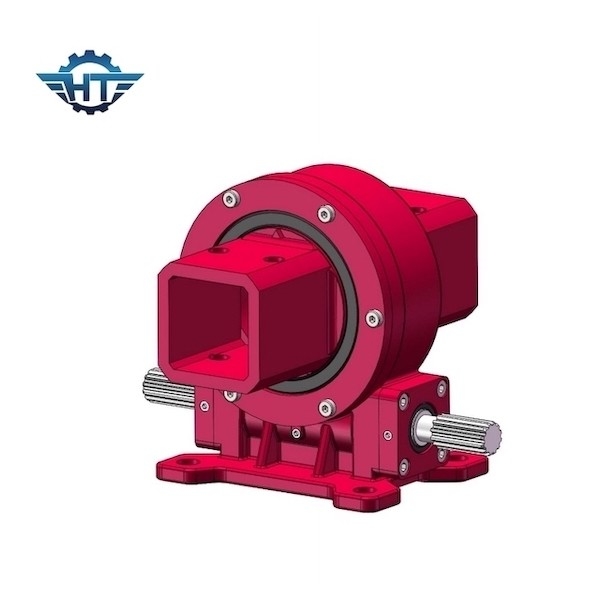

Wysokoprecyzyjny 3-calowy solarny napęd obrotowy do skoncentrowanych reflektorów parabolicznych
Opis napędu obrotowego o wysokiej precyzji
Pionowy 5-calowy napęd obrotowy z dużą precyzją może być zastosowany w elektrowniach z rynnami parabolicznymi (PTPP).Jest to rodzaj rozwiniętej elektrowni cieplnej, która może wytwarzać energię elektryczną poprzez gromadzenie ciepła słonecznego do płynu o wysokiej temperaturze.
Paraboliczne elektrownie przelotowe składają się z: reflektorów parabolicznych (lustra), rury odbiorczej, metalowej konstrukcji wsporczej, systemu śledzącego obejmującego napędy obrotowe, czujniki i elementy sterujące.Napędy obrotowe są podstawową częścią jednostki śledzącej.
Parametry wydajności VE5
| Model: | pionowy 5-calowy napęd obrotowy |
| Znamionowy wyjściowy moment obrotowy: | 962 Nm |
| Moment przechylania: | 5000 Nm |
| Obciążenie osiowe: | 16 kN |
| Obciążenie promieniowe: | 27 kN |
| Moment trzymania: | 30 kNm |
| Efektywność: | 40% |
| Precyzja: | 0,15° |
| Samoblokujący: | TAk |
| Waga: | 18 kg |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
System CSP Fresnela
System fototermiczny Fresnela działa poprzez jednostkę śledzącą w systemie, która zawiera obrotowe urządzenie napędowe jako rdzeń jednostki śledzącej, a lustro i kolektor liniowy są umieszczone w kierunku północ-południe.uzyskać maksymalne ciepło słoneczne.
