Szczegóły Produktu:
|
| Model: | Mechanizm obrotowy VE7 | Prędkość: | Niska prędkość |
|---|---|---|---|
| Przełożenie: | 51:1 | Normalny moment wyjściowy: | 7344 Nm |
| Moment trzymania: | 60 kNm | Moment przechylania: | 10 kNm |
| Maksymalny moment obrotowy: | 7650 Nm | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Strona główna Mały Solar Tracker Slew Drive,Solar Tracker Slew Drive 60kNm,Slew Drive Gearbox 60kNm Moment trzymania |
||

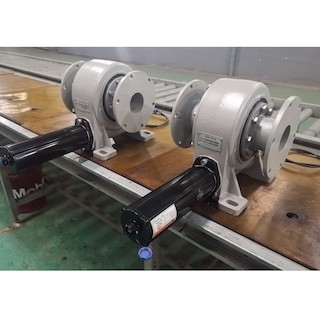

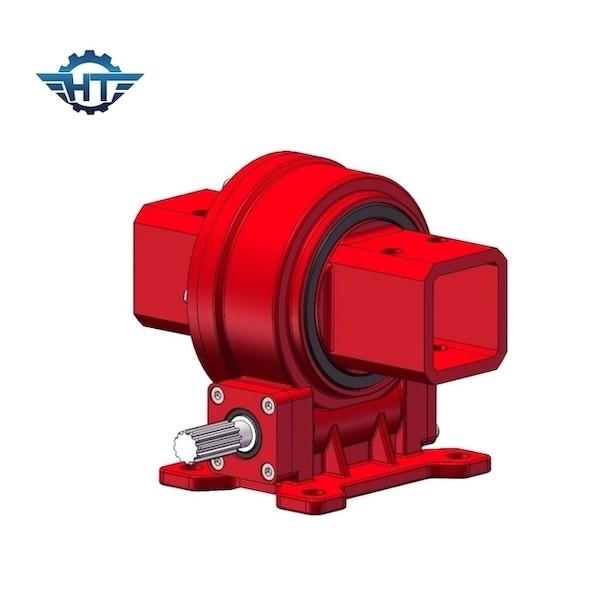

VE7 Small Size Single Axis 51: 1 Ratio Slew Drive dla domowego słonecznego systemu śledzenia słońca
Opis napędu obrotowego małego rozmiaru
Wsporniki fotowoltaiczne to specjalne konstrukcje zaprojektowane i zainstalowane w systemie wytwarzania energii słonecznej fotowoltaicznej do podtrzymywania, mocowania i obracania modułów fotowoltaicznych.Wsporniki fotowoltaiczne muszą łączyć warunki topograficzne, klimatyczne i słoneczne na placu budowy, aby ułożyć moduły fotowoltaiczne w określonej orientacji i rozmieszczeniu.a odstępy są ustalone.Aby elektrownia fotowoltaiczna osiągnęła najlepszą wydajność wytwarzania energii, powstał wspornik fotowoltaicznego systemu śledzenia.Ze względu na konieczność długiego użytkowania w określonych warunkach pracy, obrotowe urządzenie napędowe, jako jeden z podstawowych elementów układu obrotowego fotowoltaicznego wspornika śledzącego, musi mieć silne właściwości mechaniczne, takie jak odporność na napór wiatru, napór śniegu odporność, odporność na trzęsienia ziemi i odporność na korozję, aby zapewnić, że może działać normalnie w różnych trudnych warunkach, takich jak piasek, deszcz, śnieg, trzęsienie ziemi itp., A żywotność jest zwykle wymagana do osiągnięcia ponad 25 lat.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Aplikacje
System śledzenia osi poziomej, 1 portret, 2 portret, 3H itp. Możemy zapewnić odpowiednie rozwiązania dla różnych aranżacji paneli słonecznych.
CSP: fresnel, paraboliczny
