Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Przełożenie: | 61:1 | Wniosek: | Poziomy system śledzenia pojedynczej osi |
| Funkcja: | Dom zamknięty IP66 | Przekładnia ślimakowa: | Podwójna koperta |
| Efektywność: | 40% | Kolor standardowy: | RAL 9006 |
| Podkreślić: | VE9 Solar Tracker Slew Drive,24 V Motor Solar Tracker Slew Drive,24 V Motor Slew Drive |
||

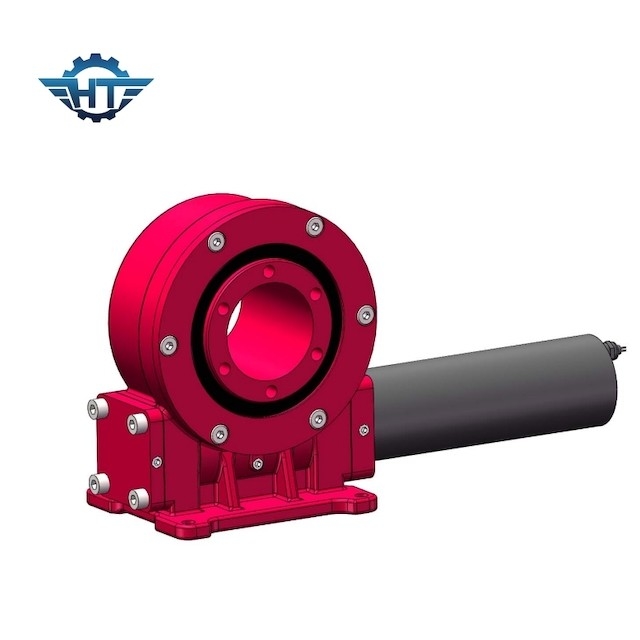

Przekładnia napędowa VE9 z silnikiem 24 V do poziomego systemu śledzenia pojedynczej osi
Opis przekładni napędu obrotu VE9
Model VE to solidne rozwiązanie napędu obrotowego z zamkniętą przekładnią, przystosowane do zastosowań o wysokim cyklu pracy i niskiej prędkości (<1 obr./min).Jej zastosowanie to energia słoneczna.
Na wczesnym etapie rozwoju fotowoltaiki podpory fotowoltaiczne są konstrukcjami stałymi, które są stosunkowo proste w budowie i tanie.Wraz z likwidacją dopłat, przystępnym cenowo dostępem do Internetu oraz rosnącym zapotrzebowaniem na rentowność i wydajność elektrowni, coraz większą uwagę rynku przykuwają również wsporniki śledzące wykorzystujące napędy obrotowe.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety napędu obrotowego VE9
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Twarde zatrzymanie w środku na wypadek nieprawidłowego działania systemu kontroli oprogramowania
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
5. Funkcja samoblokowania
Aplikacje
System śledzenia pojedynczej osi
Jednoosiowy system śledzenia obejmuje płaską pojedynczą oś i pochyloną pojedynczą oś.
