Szczegóły Produktu:
|
| Model: | VE7" | Przełożenie: | 51:1 |
|---|---|---|---|
| Znamionowy wyjściowy moment obrotowy: | 6120 Nm | Moment trzymania: | 39 kN.m |
| Moment przechylania: | 10 kN.m | Maksymalny moment obrotowy: | 10200 Nm |
| Efektywność: | 40% | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Podkreślić: | Przekładnia ślimakowa 6120 Nm,napęd ślimakowy 45 kg,wieniec ślimakowy 45 kg |
||

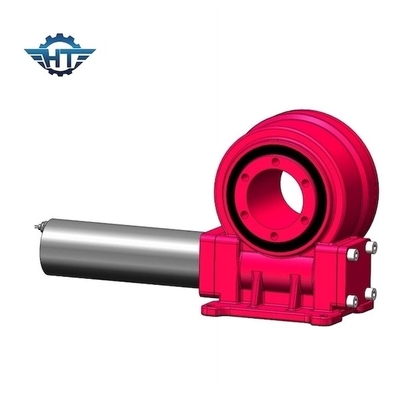

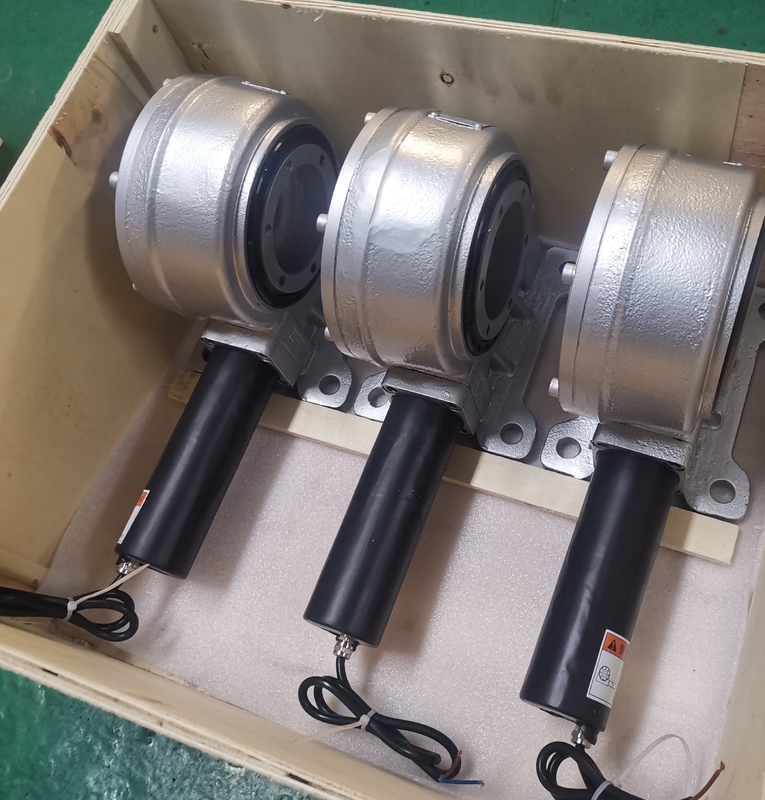

Łożyska obrotowe przekładni ślimakowej jednoosiowej VE7 z Nema23 do systemów śledzenia energii słonecznej
Zamknięty opis napędu obrotu typu VE
Reduktor obrotowy jest niezależnym zamkniętym urządzeniem transmisyjnym między głównym napędem a maszyną roboczą, który służy do zmniejszania prędkości i zwiększania momentu obrotowego w celu zaspokojenia potrzeb pracy.Obecnie ujednolicono główne parametry reduktora, takie jak rozstaw osi, przełożenie, moduł, współczynnik szerokości zęba itp.Reduktor obrotowy to przekładnia ślimakowa w celu uzyskania efektu hamowania.Napędzany silnikiem ślimak wprawia w ruch zewnętrzny pierścień łożyska wieńcowego, zewnętrzny pierścień przekazuje moment obrotowy przez kołnierz, a wewnętrzny pierścień łożyska wieńcowego jest zamocowany w podstawie.Reduktory obrotowe są szeroko stosowane w dziedzinie wytwarzania energii słonecznej fotowoltaicznej.
Parametry wydajności VE7
| Model: | Napęd obrotowy VE7 | Moment trzymania: | 39 kN.m |
| Znamionowy wyjściowy moment obrotowy: | 6120 Nm | Efektywność: | 40% |
| Moment przechylania: | 10 kN.m | Precyzja: | ≤0,1 ° |
| Statyczne obciążenie osiowe: | 110 kN | Samoblokujący: | TAk |
| Statyczne obciążenie promieniowe: | 60 kN | Waga: | 45 kg |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
W ciągłym rozwoju słonecznej energii świetlnej technologia produkcji systemów fotowoltaicznych jest stale ulepszana i znajduje szerokie zastosowanie w różnych dziedzinach.System fotowoltaiczny to urządzenie, które bezpośrednio zamienia energię świetlną na energię elektryczną poprzez efekt fotoelektryczny lub efekt fotochemiczny.System fotowoltaiczny jest podstawową częścią systemu wytwarzania energii słonecznej i najcenniejszą częścią systemu wytwarzania energii słonecznej.Systemy fotowoltaiczne mogą nie tylko przetwarzać energię słoneczną na energię elektryczną, ale także magazynować energię elektryczną w bateriach lub wykorzystywać ją do napędzania obciążeń.Aby poprawić wydajność wytwarzania energii w systemie fotowoltaicznym i zmniejszyć jego koszty wytwarzania energii, kąt panelu słonecznego jest ogólnie regulowany przez obrotowe urządzenie napędowe, dzięki czemu panel słoneczny może skutecznie śledzić słońce, skutecznie poprawiając w ten sposób wykorzystanie szybkość panelu słonecznego i poprawa wydajności wytwarzania energii.
