Szczegóły Produktu:
|
| Rodzaj: | Reduktor ślimakowy VE9 | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Wniosek: | Energia słoneczna | Okres gwarancji: | 10 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany | Rozmiar: | 3 cale do 25 cali |
| Klasa IP: | IP66 | Funkcja: | odwrotna blokada samoczynna |
| Podkreślić: | Zamknięty pionowy napęd obrotowy VE9,ukośny pojedynczy pionowy napęd obrotowy,zamknięty napęd solarny VE9 |
||

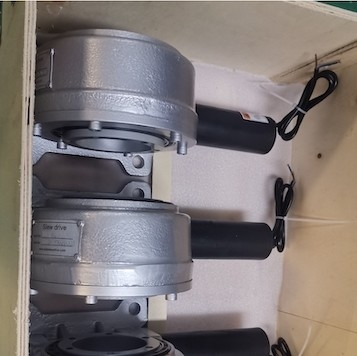

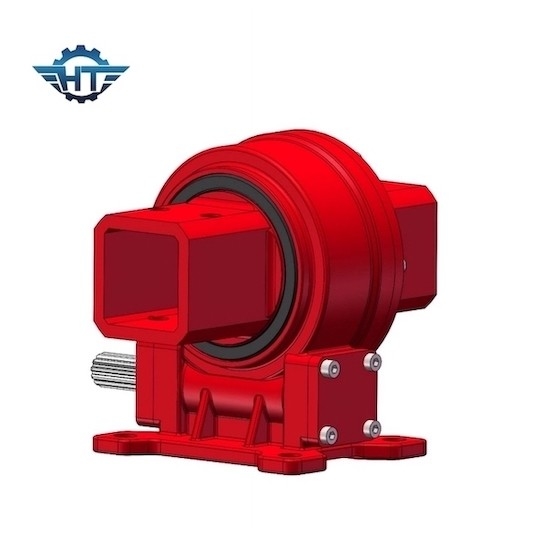

Zamknięty napęd pionowy VE9 Solar Tracker Slew z silnikiem elektrycznym do energii słonecznej
Opis elektrycznego napędu obrotu słonecznego
System śledzenia elektrycznego napędu obrotu energii słonecznej to mechaniczny i elektroniczny system jednostki sterującej, który optymalizuje wykorzystanie światła słonecznego do wytwarzania energii fototermicznej i fotowoltaicznej w celu uzyskania lepszej wydajności konwersji fotoelektrycznej.Obejmuje: napędy obrotowe, silniki (prąd stały, krokowy, serwo, motoreduktory planetarne, popychacze itp.), przekładnie ślimakowe, układy czujników itp.
Temperatura otoczenia:
Zakres temperatur pracy przekładni ślimakowej: -40 ℃ ~ + 80 ℃.
Wartość sprawności mechanicznej zapewniana przez parę napędów przekładni ślimakowej jest wartością średnią lub wartością odniesienia, która jest odpowiednia dla dobrego smarowania i przy znamionowym momencie obrotowym i prędkości.Sprawność mechaniczną można zwiększyć poprzez zwiększenie prędkości poślizgu powierzchni zęba, zwiększenie kąta spirali lub zwiększenie chropowatości pochylenia ślimaka.
smarowniczy:
Przed opuszczeniem fabryki odpowiedni smar jest wtryskiwany na powierzchnię zęba, łożysko i bieżnię obrotowego napędu ślimakowego, aby zapewnić normalne działanie przekładni ślimakowej i pary napędu ślimakowego.Regularne wtryskiwanie smaru jest konieczne, aby zapewnić pełną kompatybilność dodawanego smaru z oryginalnym smarem.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
1. Płaskie połączenie jednoosiowe
2. Ukośne połączenie jednoosiowe
3. Ukośna jednostka jednoosiowa
4. Dwuosiowy system śledzenia słońca
