Szczegóły Produktu:
|
| Model: | Mechanizm obrotowy VE9 | Własna blokada: | TAk |
|---|---|---|---|
| Certyfikaty: | ISO9001, CE | CYKL PRACY: | 30 lat |
| Materiał: | 50Mn, 42CrMo | Wniosek: | Jednoosiowy system śledzenia słonecznego |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | precyzja: | 0,15 stopnia |
| Podkreślić: | Samoblokujący hydrauliczny silnik obrotu IP66,pionowy napęd obrotowy 50Mn 42CrMo,50Mn 42CrMo Hydrauliczny napęd obrotowy |
||

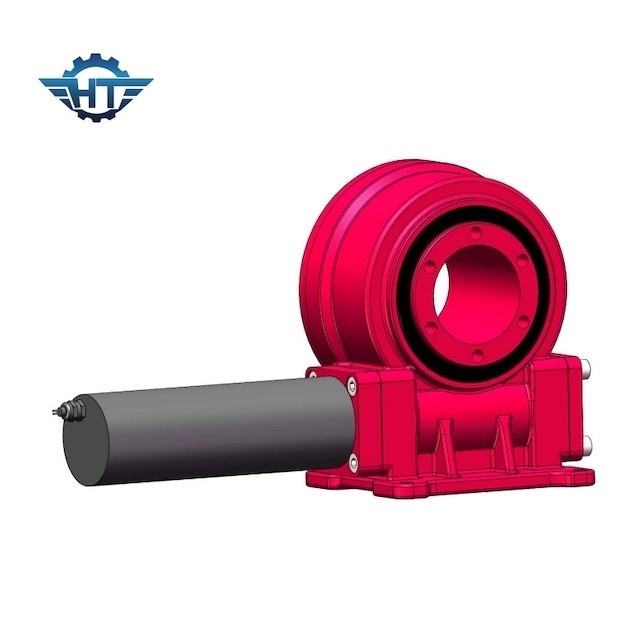

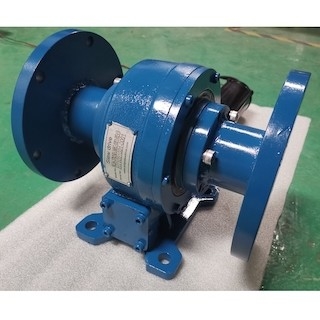

Samoblokujący 9-calowy pionowy napęd obrotu IP66 do jednoosiowego systemu śledzenia energii słonecznej
Opis napędu wahadłowego
Montowane pionowo napędy obrotowe IP66 są specjalnie zaprojektowane do systemów śledzenia słońca, które wymagają śledzenia osi poziomej.Precyzyjny obrót pionowego napędu obrotu pozwala na idealne prowadzenie mechanizmu.Ten rodzaj pionowego napędu wieńcowego jest produkowany przy użyciu najnowszej technologii, w której zastosowano mechanizm klepsydrowy.
Pionowy napęd obrotowy jest zwykle instalowany prostopadle do ziemi i jest szeroko stosowany w różnych projektach wytwarzania energii fotowoltaicznej, takich jak wytwarzanie energii w korytach, płaski jednoosiowy system śledzenia słońca, pochylony system śledzenia słońca.Napęd obrotowy serii PE (high Precision VE) jest bardzo precyzyjny, zwykle ten model z zamkniętą obudową, może zapobiegać przedostawaniu się kurzu i wody do środka.Jeśli klient zamierza korzystać z paneli słonecznych, może obsłużyć 18-30 ㎡ powierzchni paneli słonecznych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Zastosowanie ekonomicznego, obrotowego urządzenia napędowego o dużym obciążeniu i mechanicznej konstrukcji łączącej ma zalety w postaci niskich kosztów i wysokiej niezawodności.W przypadku regionów o średnich szerokościach geograficznych wydajność wytwarzania energii można skutecznie poprawić o ponad 25%.Zastosowano zasadę śledzenia w pętli zamkniętej, łączącą algorytmy astronomiczne i czujniki, aby skutecznie poprawić dokładność śledzenia.Główne części obrotowe wykorzystują łożyska z materiału polimerowego, które mają zalety odporności na wiatr i piasek oraz są bezobsługowe.Posiada różne tryby pracy, takie jak deszczowy dzień, śnieżny dzień, silna ochrona przed wiatrem itp., aby chronić bezpieczeństwo i stabilność wspornika.Wydajność i kąt systemu są elastyczne i można je dostosować do różnych wymagań terenowych.
