Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Silnik: | Silnik elektryczny |
| Rodzaj: | Montowany pionowo | Wniosek: | Płaski system śledzenia pojedynczej osi |
| Precyzja: | 0,15 stopnia | Usługa OEM: | Do dyspozycji |
| Podkreślić: | Jednoosiowy napęd obrotowy OEM,pionowy napęd obrotowy silnika elektrycznego,napęd obrotowy silnika OEM |
||

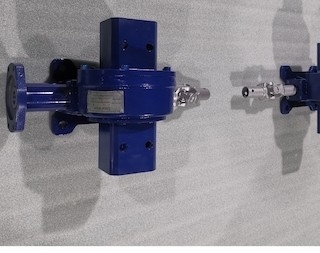

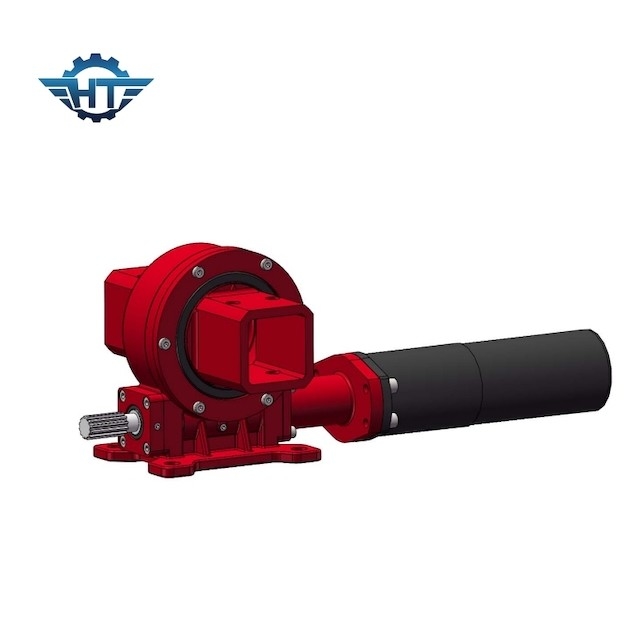

Pionowe napędy obrotowe VE9 do płaskiego, jednoosiowego systemu śledzenia w otwartym polu
Zamknięty opis napędu obrotowego
Zamknięte napędy obrotowe można podzielić według różnej dokładności: typ z luzem normalnym, typ z małym luzem.Można go również podzielić ze względu na metody montażu: typ pionowy, typ dwuosiowy.Napęd obrotu oparty jest na samoblokującej przekładni ślimakowej z silnym momentem przechylającym i statycznej funkcji samohamowania.Kontakt wielozębny został zaprojektowany specjalnie do napędzania dużych obciążeń.
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 2250 Nm |
| Moment obrotowy przechylania | 16 KN.m | Moment trzymania | 80 KN.m |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 61:1 | Efektywność | 40% |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Śledzenie w dwóch osiach
Śledzenie dwuosiowe, z dwiema osiami poruszającymi się w tym samym czasie, można osiągnąć za pomocą dwóch poziomych napędów obrotowych lub jednego pionowego-poziomego napędu obrotowego w celu uzyskania śledzenia, co może zapewnić, że panel słoneczny jest zawsze prostopadły do promieni słonecznych, więc Śledzenie dwuosiowe poprawia wydajność wytwarzania energii słonecznej.Można go zwiększyć o 35%-45%.
