Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy | Miejsce pochodzenia: | Changzhou, Chiny (kontynentalne) |
|---|---|---|---|
| Silnik: | Bezszczotkowy silnik prądu stałego | Cechy: | Całkowicie zamknięty |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5 ~ 10 lat |
| Wielkość: | od 3 do 25 cali | Zastosowanie: | Układ zasilania energią słoneczną |
| Podkreślić: | VE9 Compact slew drive gearbox,24V Reducer slew drive gearbox,solar energy slew drive gearbox |
||

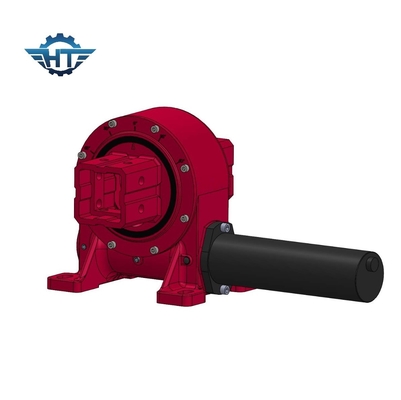

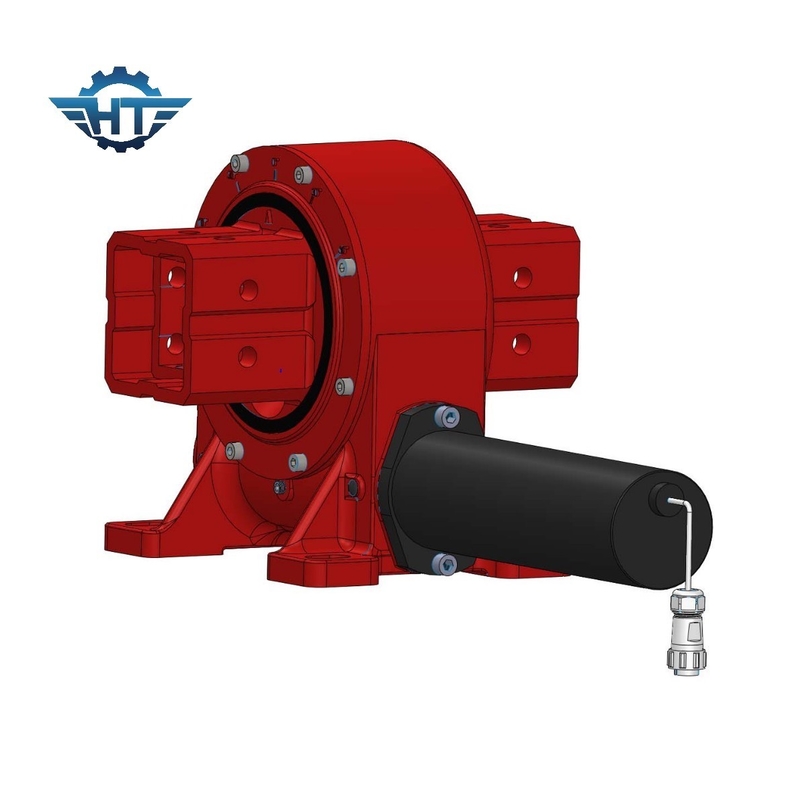

VE9 Kompaktowy zestaw biegów robaka z 24V reduktorem biegów dla energii słonecznej
Opis napędu zębatego zębatego
Napęd z przegubu jest zaprojektowany do obsługi obciążeń promieniowych lub osiowych przy użyciu dużego momentu obrotowego.Koncentrowana energia słoneczna i inne zastosowania wymagające nieustannego wytrzymałości w połączeniu z bezbłędną precyzją wykorzystania technologii obrotowej dla bezpieczeństwa i dokładności.
Jednoosiowy napęd używany w płaskim systemie śledzenia pojedynczej osi, który jest układem północ-południe, system śledzenia wschód-zachód.napęd silnikowy, napędzany silnikiem, będzie nosił duży moment obrotowy do napędzania całego systemu,, aby system mógł śledzić azymut słońca, w miarę możliwości, aby poprawić promieniowanie słońca na powierzchni modułu fotowoltaicznego, a tym samym zwiększyć wytwarzanie energii.
Jest to głównie oparte na zasadzie projektowania systemu śledzenia, ze względu na wpływ obrotu Ziemi, na stałe położenie na Ziemi, cyklu słonecznego przez cały rok,jego kąt oświetlenia również stale się zmieniaSystem śledzenia słonecznego jest zainstalowany w celu utrzymania paneli słonecznych w stanie śledzić słońce i zwiększenia ilości promieniowania słonecznego otrzymanego przez panele fotowoltaiczne.w ten sposób zwiększając ogólną zdolność systemów wytwarzania energii słonecznej fotowoltaicznej.
VE Worm Gearbox Slew Drive Dane techniczne
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Dane motoryczne
Narysowane napięcie V/DC: 24vdc
Prędkość bez obciążenia: 1200±10%
Prąd bezobciążeniowy A: <0,1 A
Oznaczony moment obrotowy N.M.: 0.12
Prędkość obrotowa: 800±10%
Prąd obciążenia A: < 1A
Moc znamionowa W: < 10 W
Parametry wyjściowe przekładni:
Współczynnik prędkości: 399:1
Wykorzystanie silnika silnikowego
Prędkość wyjściowa obroty na minutę: 2±0.5
Wydajność hali: 2
Rodzaj hali: 40F/39
Napięcie wejściowe w hali V: 5~24
Definicja drutu:
1Gęsto czerwony:
2- Motory -
3Żółty Zielony GND
4Cienka Żółta: sala B.
5Cienkie czerwone: sala +24V
6/ Cienkie czarne:
7Cienka zielona: sala A.
