Szczegóły Produktu:
|
| Typ napędu obrotowego: | Przekładnia ślimakowa zapobiegająca luzom | Materiał robaka: | 42CrMo/50Mn |
|---|---|---|---|
| Wniosek: | Panele fotowoltaiczne jednoosiowe kolektory słoneczne | Rozmiar: | 3 cale do 25 cali |
| Życie w terenie: | 30 lat | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany |
| Silnik: | 24V/12V/48VDC | Konserwacja: | Bezpłatny |
| Podkreślić: | VE5 Double Enveloped Solar Slew Drive,48V 42CrMo Solar Slew Drive,48V 42CrMo Worm Gear Slew Drive |
||

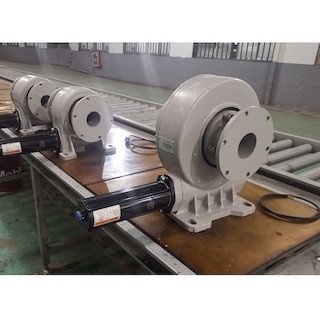

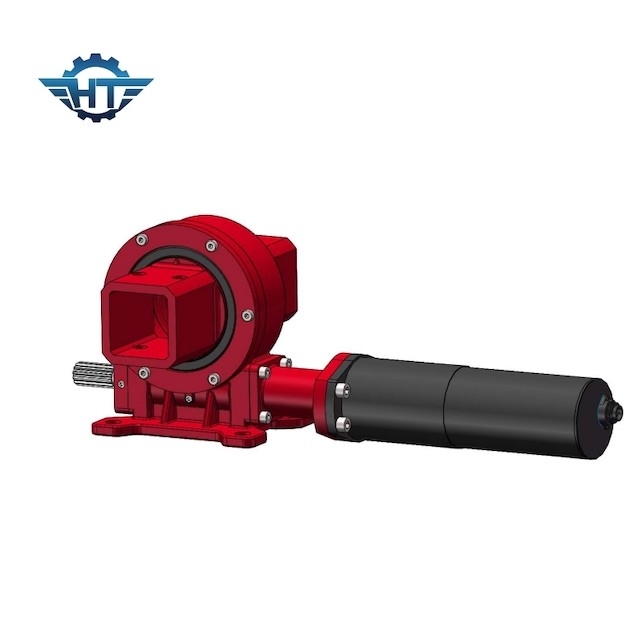

Przekładnia ślimakowa z podwójną kopertą VE5 do jednoosiowych modułów fotowoltaicznych z panelem fotowoltaicznym
Opis elektrycznego napędu obrotu obwiedni
Obwiedniowy elektryczny napęd obrotowy jest głównie projektowany i stosowany w torach elektrowni fotowoltaicznych.takich jak poziomy system śledzenia pojedynczej osi, system śledzenia dużego powiązania, system śledzenia ukośnego jednoosiowego powiązania, system śledzenia ukośnego jednoosiowego i system śledzenia dwuosiowego.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
1. Płaskie połączenie jednoosiowe
Nadaje się do szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.
2. Ukośne połączenie jednoosiowe
Odpowiednie dla średnich i dużych szerokości geograficznych, grunt musi być w przybliżeniu płaski.
3. Ukośna jednostka jednoosiowa
Nadaje się do średnich i wysokich szerokości geograficznych.
4. Dwuosiowy system śledzenia słońca
Śledzenie w dwóch osiach
Śledzenie dwuosiowe, z dwoma obracającymi się osiami poruszającymi się w tym samym czasie, może zapewnić, że panel słoneczny będzie zawsze prostopadły do promieni słonecznych, więc śledzenie dwuosiowe poprawia wydajność wytwarzania energii słonecznej.
