Szczegóły Produktu:
|
| Materiał przekładni ślimakowej: | 50Mn, 42CrMo | Przełożenie: | 61:1 |
|---|---|---|---|
| Zastosowanie: | Jednoosiowy system śledzenia słonecznego | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | 24 V prądu stałego silnik planetarny | świadectwo: | ISO9001, CE |
| Instalacja: | Wertykalny horyzontalny | Konserwacja: | wewnętrzne 5 lat |
| Podkreślić: | 50Mn worm slew drive,61/1 Gear Ratio slew drive,0.1 degree Solar Tracking slew drive |
||

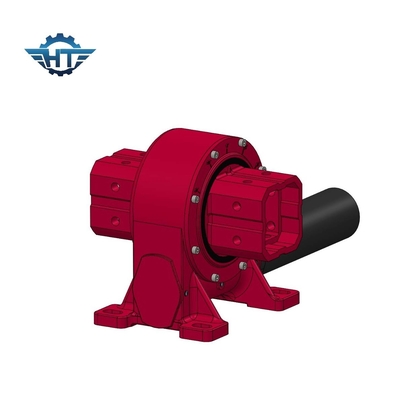

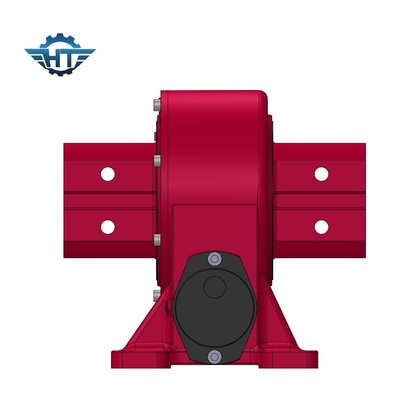

61 do 1 stosunek biegów dla gniazd Worm Gear Slewing Drive System śledzenia słonecznego pojedynczej osi
Zalety produktu z napędem obrotowym worm gear
1Używamy pieczęci olejowej szkieletu, aby zapobiec wyciekowi oleju.
2Wymiar montażu naszych napędów jest zaprojektowany do wielu zastosowań.
3Łatwe utrzymanie, 5 lat wewnętrznego użytkowania energii słonecznej
4. Przyjąć podwójną strukturę worm przekładni, która ma silne przyczepność i moment
5. twardy zatrzymać wewnątrz napędów obrotowych w przypadku wielofunkcyjności systemu sterowania oprogramowaniem
Parametry obudowy worm gear SLewing Drive
| Model | Wskaźnik | Narysowany moment wyjściowy | Przykładowy moment nachylania | Obciążenie osiowe | Obciążenie promieniowe | Moment utrzymania | Efektywność | Dokładność | Samoblokowanie | Waga |
| N.m | N.m | kN | kN | N.m | stopień | - Tak, proszę. | kg | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Tak, proszę. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Tak, proszę. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Tak, proszę. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Tak, proszę. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Tak, proszę. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Tak, proszę. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Tak, proszę. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Tak, proszę. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Tak, proszę. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Tak, proszę. | 244 kg |
Cechy
1Obrót ± 60 stopni, zatrzymanie wewnątrz
2Połączenie silnika napędowego z lewej lub prawej strony
3Podczas montażu nie jest konieczne regulacja otworu biegów, jego konstrukcja zapewniała kontakt z wieloma zębami
4- Tłuszcz został wypełniony przed fabryką.
4- Prosta instalacja i niska konserwacja, wewnętrzne 5 lat
5- racjonalne wykorzystanie przestrzeni
6Sprzęt się zamyka.
7Łatwy i płynny sposób uruchamiania i zatrzymania
8Wysoki moment obrotowy, odpowiedni do montażu pionowego
Wnioski
Napędy robaków okazały się skuteczne w wielu maszynach i urządzeniach, w różnych zastosowaniach i różnych warunkach eksploatacyjnych, takich jak: konstrukcje i platformy montażowe,umieszczanie kokpitów w maszynach leśnych, sprzęt do obróbki materiałów, pozycjonowanie systemów słonecznych, sterowanie nadbudowami i zastosowania operacyjne maszyn budowlanych, żurawi przemysłowych itp.
