Szczegóły Produktu:
|
| Stosunek: | Skrzynia biegów 61 do 1 | Materiał: | 50Mn, 42CrMo |
|---|---|---|---|
| Cechy: | Mechanizm przekładni blokującej | świadectwo: | ISO9001, CE |
| Kierowca: | 12/24 V prądu stałego | Konserwacja: | Co 5 lat |
| Kolor: | zgodnie z prośbą | Pochodzenie: | Changzhou, Chiny |
| Podkreślić: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

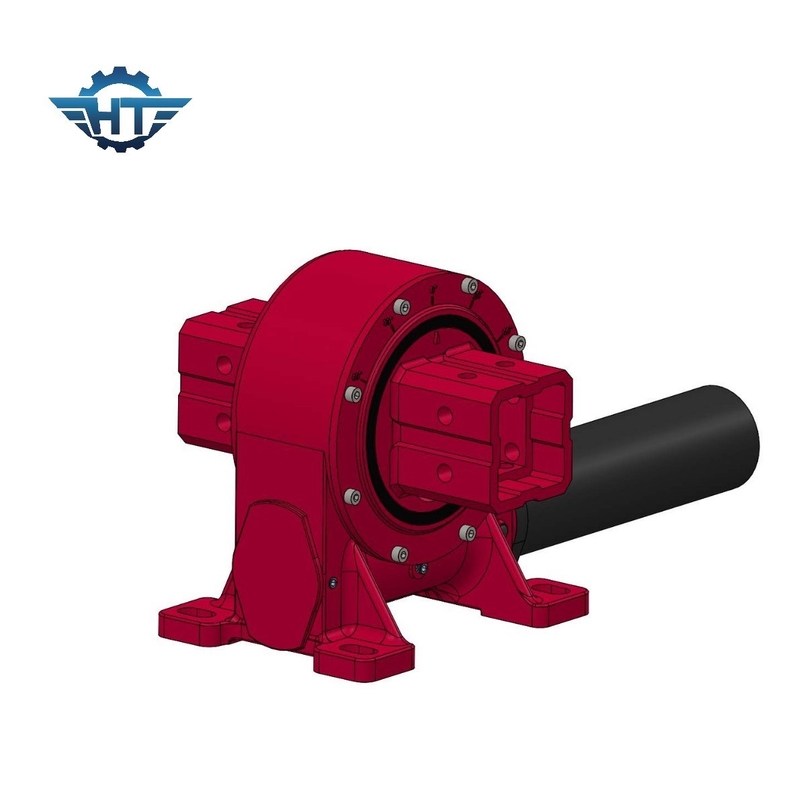

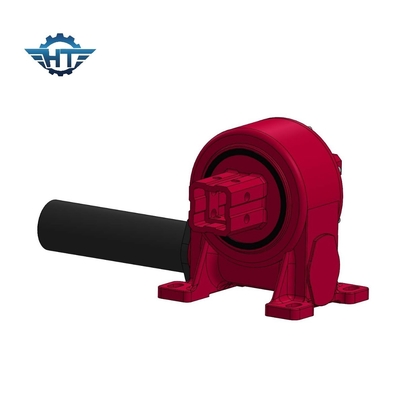

System śledzenia panelów słonecznych o jednej osi
Kompaktowa skrzynia biegówOpis
Niezawodna dostawa ️ większość zamówień wysyłana w ciągu 15 dni lub krócej, w sezonie ruchu w ciągu 30 dni
Wsparcie techniczne Inżynierowie są gotowi pomóc
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
Operacje i utrzymanie - operacje i utrzymanie są łatwe i obniżyć opłatę
VE9 Worm Gear Sets Sheet
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Samoblokowanie | Waga ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Tak, proszę. | 251 |
Instalacja
1Przygotowanie
1.1 Sprawdź napęd silnika na fizyczne uszkodzenia.
1.2 Czyste powierzchnie nośne
2Śruby montażowe
Jako producent skrzyni biegów nie dostarczamy, nie gwarantujemy ani nie polecamy stosowanych elementów mocowania.
Należy stosować określone rozmiary, liczbę i klasy jakości.
Należy przestrzegać stosunku przyczepności (długość przyczepności do średnicy śruby) od minimum ≥ 1,5 do maksymalnie ≤ 2.
Nie powinno być dozwolone stosowanie śrubokrętu z całkowicie nawiniętym wałem.
W przypadku niezgodności funkcja napędu, żywotność i trwałość złącza śrubowego ulegają negatywnemu wpływowi.
Należy stosować płaskie płytki o odpowiedniej wielkości i wytrzymałości, aby nie przekroczyć dopuszczalnego ciśnienia powierzchniowego.
W normalnych przypadkach śruby montażowe są odpowiednio zabezpieczone poprzez prawidłowe przedładowanie.
Uwaga: Nie dozwolone jest używanie pierścieni podzielonych, podzielonych płytek, itp.
Przyciskiwanie momentów obrotowych i wstępne obciążenia do mocowania śrub.
|
Przyciskający moment. |
Wymiar węgla montażowego |
|||||
| Klasy |
M6 (1/4-20UNC) |
M8 /5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| Klasa 8.8 | 10.2 N.M. | 24.7 N.M. | 49 N.M. | 85.5 N.M. | 212.2 N.M. | 414 N.M. |
| Klasa dziesiąta.9 | 14.3 N.M. | 34.8 N.M. | 68.9 N.M. | 120.2 N.M. | 298.4 N.M. | 582.1 N.M. |
| Klasa 12.9 | 17.2 N.M. | 41.7 N.M. | 82.7 N.M. | 144.2 N.M. | 358.1 N.M. |
689.5 N.M. |
