Szczegóły Produktu:
|
| Struktura: | Kompaktowa skrzynia biegów | Model: | VE9 |
|---|---|---|---|
| Przełożenie: | 61:1 | wydajność: | 40% |
| Dokładny: | ≤ 0,1 | Kierowca: | Silnik elektryczny |
| Kolor: | zgodnie z prośbą | Trzymający moment obrotowy: | 39000 ~ 85000 Nm |
| Podkreślić: | VE9 Solar Tracker Slew Drive,85000Nm Solar Tracker Slew Drive,85000Nm slew drive for solar tracker |
||

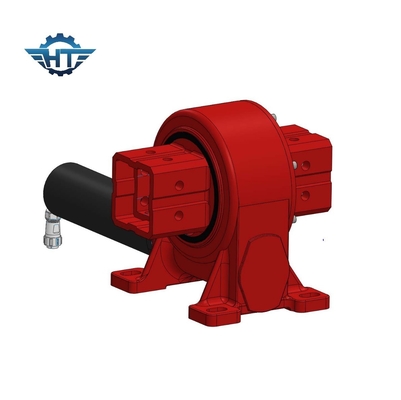

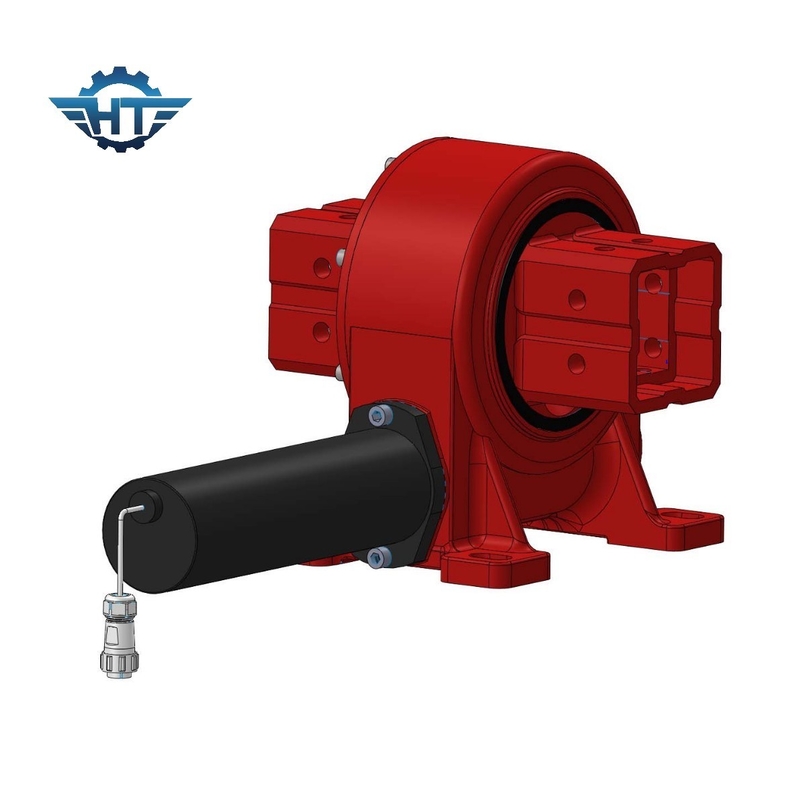

Duża pojemność obciążenia z dużą powierzchnią kontaktu zębów w napędzie słonecznym
Opis skrzynki biegów z napędem redukcyjnym
Hangtuo, znajduje się w Changzhou, w Chinach, zaledwie 30 minut pociągiem od międzynarodowego lotniska w Szanghaju.Mamy ponad 10 lat doświadczeniaNasz zespół specjalizuje się w badaniach i rozwoju w tym konkretnym obszarze.technologia napędu obrotowego.
Artykuł techniczny napędów obrotowych serii VE
| Model | Wskaźnik | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (Nm) | Prędkość obrotowa | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokowanie | Masę (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
W celu uzyskania dalszych szczegółowych parametrów technicznych produktu należy skontaktować się z nami w celu uzyskania katalogu produktu i szczegółowych rysunków sprzedaży.
Nasze korzyści
Szybki czas reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji seryjnej oraz w opracowywaniu produktów zorientowanych na klienta.
Zalety produktu
Napęd obrotowy (typu zamkniętego, typu pionowego, typu o dwóch ośach,Typ precyzji) napęd obrotowy czworaka piaskowego opiera się na łożysku obrotowym o silnym momentie nachylenia i statycznej funkcji samoblokowaniaWiele powierzchni kontaktowych zębów jest zaprojektowanych specjalnie do napędzania dużym obciążeniem.
Stabilna jakość
Ustawiliśmy punkty kontroli jakości, aby ściśle kontrolować proces.Używamy wysokiej precyzji i kalibracji miernika pomiarowego.
Badania
Zaawansowane urządzenie pomiarowe
Mierzenie należy kalibrować, sprawdzić i można używać tylko kwalifikowanego przyrządu pomiarowego.
Zastosowanie
Najczęstszym zastosowaniem napędu obrotowego dla napędów obrotowych dwuosiowych są dwuosiowe śledzące urządzenia słoneczne, takie jak heliostaty i koncentracja fotowoltaiczna (CPV), oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują windy samochodowe, pozycjonatorów ręek i sprzętu scenicznego.
