Szczegóły Produktu:
|
| Funkcja: | Samoblokujący | Materiał: | 42CRMN, 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Aplikacja: | Energia słoneczna |
| Kolor: | RAL6001 | Certyfikat: | ISO9001, CE |
| Dokładność: | ≤0,1 | ||
| Podkreślić: | Napęd obrotu przekładni ślimakowej VE3,napęd obrotu systemu śledzenia PV,mały napęd obrotu pojedynczej osi |
||

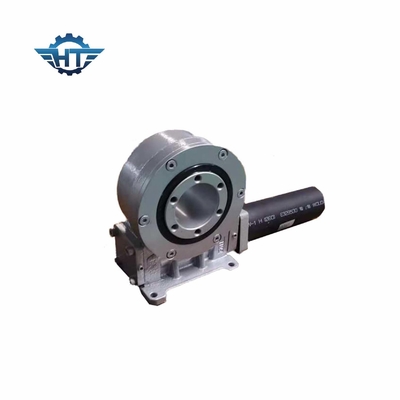

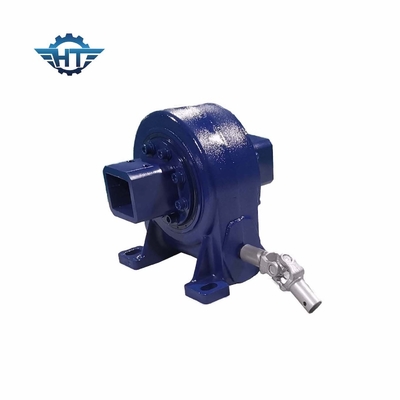

Siłownik napędu ślimakowego VE3 do jednoosiowego systemu śledzenia fotowoltaiki słonecznej
Opis napędu samoblokującego IP66
Napęd obrotu to mechanizm przekładni redukcyjnej zintegrowany ze źródłem napędu.Posiada mechanizm ślimakowy, dzięki czemu jest blokowany.Posiada również uszczelnienie zewnętrzne obudowy i szkieletu, dzięki czemu stopień ochrony wynosi IP66.
Obroty napędu obrotowego mogą odbywać się w jednej osi lub w wielu osiach razem.Jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obracania, zwalniania, a jednocześnie ma prostą konstrukcję i wygodną produkcję i konserwację.
Parametry wydajności pionowego napędu obrotu
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Obciążenie osiowe | Obciążenie promieniowe | Moment trzymania | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | kN | kN | Nm | stopień | TAk | kg | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0,1 | TAk | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | TAk | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | TAk | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | TAk | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | TAk | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | TAk | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | TAk | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | TAk | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | TAk | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | TAk |
244 kg |
Cechy
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.Został zaprojektowany, przetestowany i używany na 30-letni okres eksploatacji.
Aplikacje
Lokalizatory słoneczne, w tym jednoosiowe systemy śledzenia słonecznego i dwuosiowe systemy śledzenia słonecznego, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Opakowania
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotu ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
