Szczegóły Produktu:
|
| Rodzaj: | Pojedynczy robak i zamknięta obudowa | Materiał: | 42CRMN, 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Aplikacja: | System energii słonecznej |
| Kolor: | Dostosowane | Moment obrotowy przechylania: | 16300 Nm |
| Rozmiar: | Dostosowany rozmiar | Funkcja: | Szybka instalacja |
| Podkreślić: | Worm Gear Solar Tracker Slewing Drive,Solar Tracker VE9 Slew Drive,Solar Sun Tracking System Slewing Drive |
||

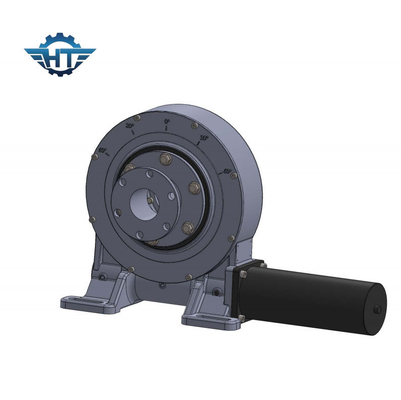

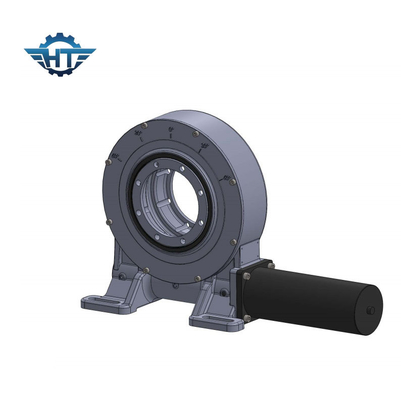

VE9 IP66 Przekładnia ślimakowa z przekładnią ślimakową do systemu śledzenia słońca
Opis produktu napędu obrotowego IP66
Nasz napęd obrotowy ma stopień ochrony IP66 i jest wyposażony w samoblokujący, dzięki czemu nie ma potrzeby hamowania w środku, co znacznie poprawi bezpieczeństwo systemu śledzenia słońca.
Napędy obrotowe mają wiele typów, takich jak typ zamknięty, otwarty typ obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Zamknięty typ, który ma ślimak klepsydrowy, jest najbardziej popularny w zastosowaniu systemu śledzenia słońca, w tym dwuosiowy system śledzenia słońca i jednoosiowy system śledzenia słońca.Napęd obrotu oparty jest na konstrukcji ślimaka i przekładni ślimakowej z silnym momentem obrotowym i statyczną funkcją samohamowności.Wielozębna powierzchnia styku została zaprojektowana specjalnie do napędzania dużych obciążeń.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Lokalizatory słoneczne, w tym jednoosiowe systemy śledzenia słonecznego i dwuosiowe systemy śledzenia słonecznego, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, sprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
Pakowanie i wysyłka
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe worki próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotu ma małe wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
Notatka:
Express: od drzwi do drzwi, wystarczy zapłacić podatek importowy, jeśli wymaga tego zwyczaj.
Samolotem lub drogą morską: od fabryki do docelowego lotniska/portu morskiego, należy zapłacić opłatę za miejsce przeznaczenia pobieraną przez lotnisko (opłata za miejsce przeznaczenia jest zawsze naliczana za B / L, niezależnie od tego, czy paczka jest duża, mała, ciężka lub lekka, ogólnie 200 ~400 USD za ładunek) i podatek importowy, jeśli wymaga tego zwyczaj.
Pociągiem: czasami cena wysyłki jest taka sama jak na morzu, ale biorąc pod uwagę krótszy czas wysyłki niż na morzu, weźmiemy pod uwagę ten sposób wysyłki, jeśli towary są pilnie potrzebne naszym klientom.
