Szczegóły Produktu:
|
| Funkcja: | Przekładnia ślimakowa z podwójną kopertą | Materiał: | 42CRMN, 50Mn |
|---|---|---|---|
| Życie w terenie: | 25 ~ 30 lat | Aplikacja: | SolarTracking System |
| Kolor: | Srebrnoszary | Moment obrotowy przechylania: | 8 kN.m |
| Rozmiar: | 3 ~ 9 cali | Instalacja: | Szybko i łatwo |
| Podkreślić: | Otaczający napęd ślimakowy z przekładnią ślimakową,9-calowy napęd ślimakowy z przekładnią ślimakową,napęd ślimakowy z przekładnią ślimakową VE7 |
||

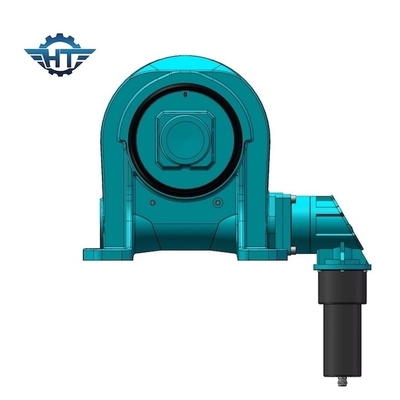

Przekładnia ślimakowa VE7 z klepsydrą dla pojedynczego systemu śledzenia słonecznego
Opis napędu ślimakowego przekładni ślimakowej klepsydry
Hangtuo, z siedzibą w Changzhou w Chinach, posiada bogatą i ekspercką wiedzę na temat projektowania, rozwoju i produkcji napędów obrotowych.Mamy ponad 10-letnie doświadczenie.Nasz zespół specjalizuje się w badaniach i rozwoju w tej konkretnej dziedzinie.Nasze doświadczenie obejmuje dziedziny technologii śledzenia systemów fotowoltaicznych, inżynierii mechanicznej, technologii napędów obrotowych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami w produkcji masowej oraz w rozwoju produktów zorientowanych na klienta.
Przewaga produktu

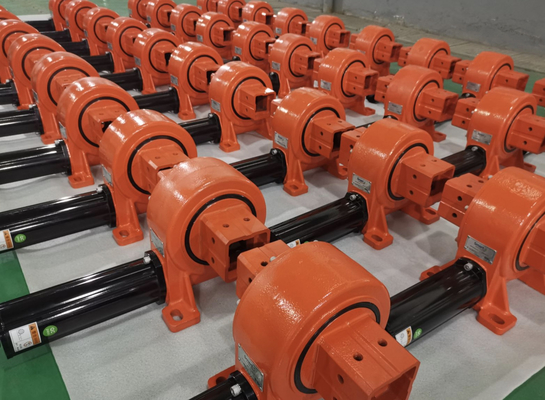

Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Napęd ślimakowy klepsydrowy oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylającym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Stabilna jakość
Skonfiguruj krytyczne punkty kontroli jakości, łącznie 9 pozycji w zakładzie.Tworzymy krytyczne punkty kontroli jakości, wykonujemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Stosujemy wysoką precyzję i kalibrację mierników pomiarowych.
Testowanie
Zaawansowane urządzenie pomiarowe
Pomiar należy skalibrować, sprawdzić i można używać tylko kwalifikowanego miernika.
Aplikacje
Lokalizatory słoneczne, w tym jednoosiowe systemy śledzenia słonecznego i dwuosiowe systemy śledzenia słonecznego, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
