Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Urządzenie obrotowe: | VE9 |
|---|---|---|---|
| Przełożenie: | 61:1 | Moment trzymania: | 80000 Nm |
| Moment przechylania: | 16000 Nm | Znamionowy wyjściowy moment obrotowy: | 8784 Nm |
| Pakiet transportowy: | sklejka i paleta | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Mały napęd obrotu VE9 Solar,mały napęd obrotu poziomego,napęd solarny 42CrMo VE9 |
||

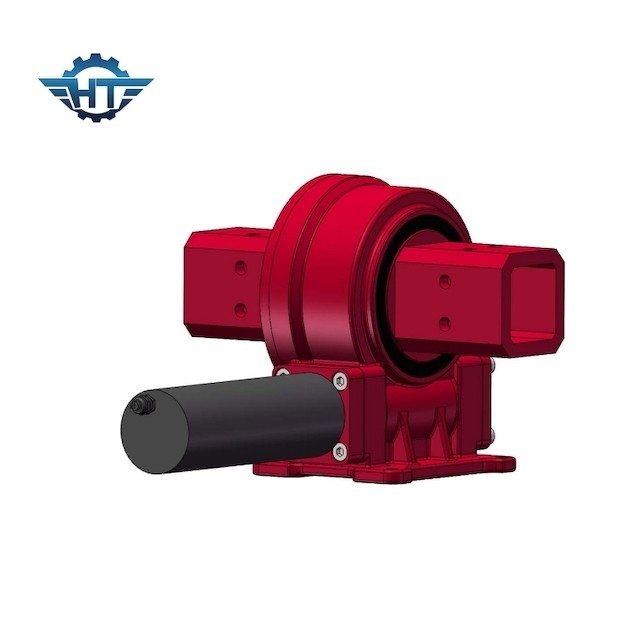

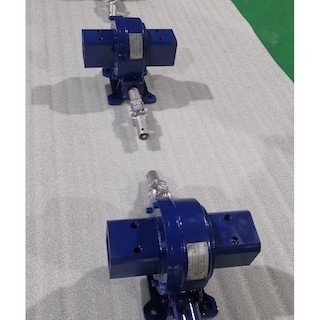

VE9 Solarne napędy obrotowe do powiązania poziomych jednoosiowych systemów śledzenia słonecznego
Opis napędu skrętnego z pojedynczą osią
Połączone jednoosiowe napędy obrotowe obracają się wokół jednej osi i sprawiają, że system śledzenia porusza się ze wschodu na zachód i z powrotem do domu w nocy.Te produkty są najłatwiejsze w instalacji i najczęściej używane.VE oferuje montaż pionowy i całkowicie zabudowany przemiennik IP66 w jednym urządzeniu o dużej mocy.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Konserwacja
Obrotowe urządzenie napędowe jest elementem przenoszącym siłę, który wykonuje względny ruch obrotowy między górnym i dolnym korpusem i służy do podtrzymywania masy górnej części ciała i przenoszenia obciążenia roboczego.Silnik jest używany jako metoda napędzania.Gdy silnik obrotowy obraca się, skrzynia redukcyjna przekładni planetarnej jest napędzana przez silnik, a następnie wał wyjściowy napędu obrotowego jest napędzany, dzięki czemu obrotowe urządzenie napędowe może być obracane.
Dobra wydajność obrotowych elementów konstrukcji jest podstawową gwarancją ogólnej elastyczności, dlatego niezbędne są prace smarne.
W zależności od różnych zastosowań, cykl dodawania smaru jest również inny.W zastosowaniach fotowoltaicznych cykl wtrysku lub wymiany smaru trwa pięć lat.W przypadku maszyn budowlanych, ponieważ jego prędkość i częstotliwość pracy są znacznie wyższe niż w zastosowaniach fotowoltaicznych, smar należy dodawać lub wymieniać co roku, a nawet co sześć miesięcy.
W szczególnych warunkach pracy, takich jak tropiki, wysoka wilgotność, zapylenie i duża różnica temperatur, podczas ciągłej pracy należy skrócić cykl smarowania i dodać trochę nowego smaru przed i po dłuższym zatrzymaniu pracy maszyny.Napełnij bieżnię smarem, aż wycieknie z taśmy uszczelniającej.
