Szczegóły Produktu:
|
| Nazwa handlowa: | Hangtuo | Materiał przekładni ślimakowej: | 50Mn, 42CrMo |
|---|---|---|---|
| Rodzaj produktu: | Pojedyncza oś | Certyfikaty: | ISO9001, CE |
| Silnik: | Zgodnie z prośbą | Konserwacja: | Wewnętrzne 5 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Samoblokujący: | TAk |
| Podkreślić: | 9-calowa przekładnia z napędem poziomym,przekładnia 50Mn 42CrMo Slew Drive,hydrauliczny napęd ślimakowy 50Mn 42CrMo |
||

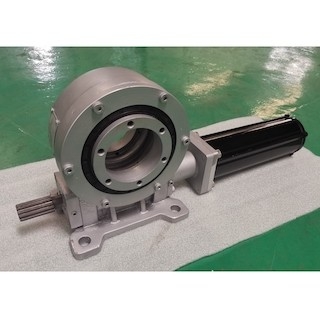

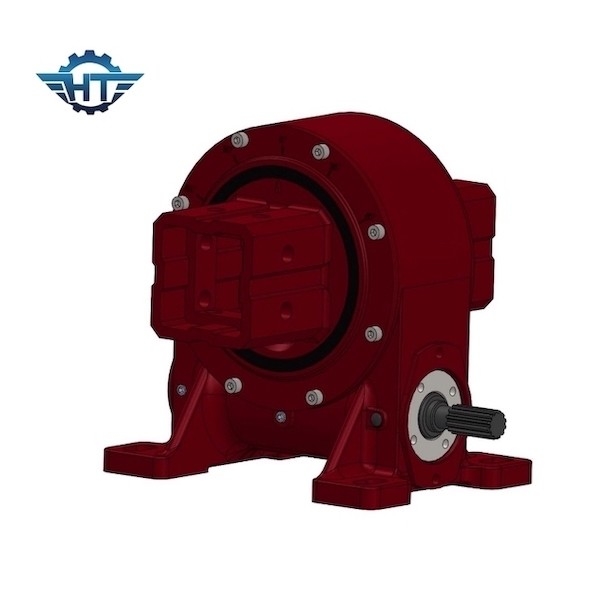

VE9 Poziomy niestandardowy napęd ślimakowy z przekładnią ślimakową do systemu śledzenia energii słonecznej naziemnej PV
Opis standardowej przekładni ślimakowej
Napęd obrotowy to nowy typ produktu obrotowego, który zwykle składa się ze ślimaka, łożyska obrotowego, obudowy, silnika i innych elementów.Ponieważ element rdzenia przyjmuje łożysko obrotowe, może jednocześnie przenosić siłę osiową, siłę promieniową i moment wywracający.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
1. trackery napiwków
Śledzenie przechyłu jest najprostsze do wykonania i obracania wokół osi wschód - zachód.Panel słoneczny unosi się lub opada (zwykle ręcznie dwa razy w roku) w kierunku horyzontu, dzięki czemu kąt względem podłoża jest statystycznie optymalny w zależności od sezonowości.Te trackery oferują wzrost produkcji o mniej niż 10%, co rzadko uzasadnia serwomechanizm.
2. poziome pojedyncze trackery
Flat Single trackery mają na celu podążanie za słońcem po niebie podczas codziennej podróży, niezależnie od pory roku.W tym przypadku oś obrotu to północ-południe, a wysokość Słońca nad horyzontem jest ignorowana.Te urządzenia śledzące są szczególnie przydatne w krajach o niskich szerokościach geograficznych, gdzie ścieżka słońca jest średnio szersza w ciągu roku.Obrót wymagany dla tych konstrukcji jest szerszy niż nachylenie, czasami do ± 60 °.Pozwala to na zwiększenie produkcji energii o około 15% w porównaniu do stacjonarnego systemu fotowoltaicznego.
3. trackery dwuosiowe
Lokalizatory słoneczne z dwoma stopniami swobody
Najbardziej wyrafinowane urządzenia śledzące energię słoneczną mają dwa stopnie swobody, aby idealnie dopasować prostopadłe panele fotowoltaiczne do promieni słonecznych w czasie rzeczywistym.Najtańszym, ale nie jedynym sposobem na ich wykonanie jest zamontowanie jednego trackera na drugim.Dzięki tym trackerom słonecznym następuje wzrost produkcji energii elektrycznej do 35% -40%.
