Szczegóły Produktu:
|
| Struktura: | robak i ślimacznica | Materiał: | 42CrMo, QT |
|---|---|---|---|
| Gwarancja: | 5 lat | Wniosek: | Paraboliczny system energii słonecznej |
| znak towarowy: | Dostosowane | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Dostosowane |
| Napięcie silnika: | 24V DC | Okres próbny: | 3 ~ 15 dni |
| Podkreślić: | Mały napęd dwuosiowy ślimaka,dwuosiowy napęd obrotu CSP Heliostat,mały napęd obrotu CSP Heliostat |
||

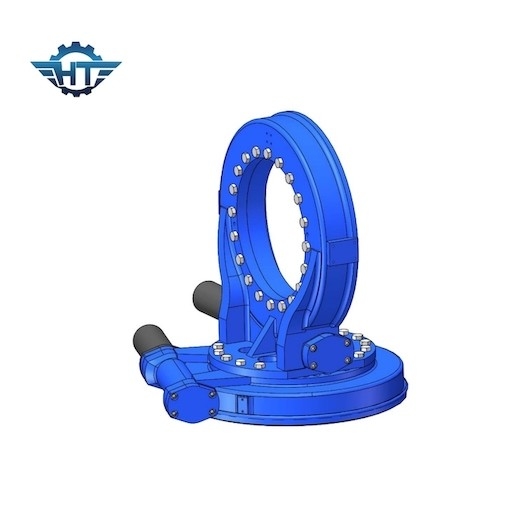

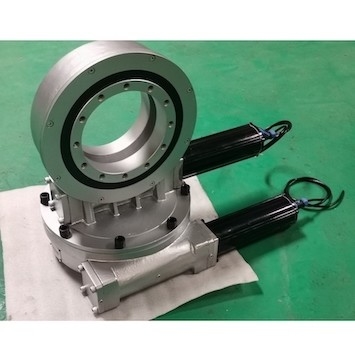

Mały napęd ślimakowy z przekładnią ślimakową do heliostatu CSP i parabolicznego systemu energii słonecznej
Opis napędu pierścienia obrotowego
Nasz napęd obrotowy serii SDE jest używany głównie w systemach śledzenia słonecznego PV, STP, CSP, ten model jest dwuosiowy dla kierunków poziomych i elewacji.Może być używany do 10 metrów kwadratowych paneli słonecznych.Dążymy do badania, rozwoju i stosowania wysokiej jakości precyzyjnych napędów obrotowych, zapewniamy niezawodne poziome jednoosiowe, dwuosiowe łożyska obrotowe i napędy obrotowe do systemów śledzenia słońca, śledzenia słońca CSP, CPV itp. Nasze profesjonalne i wysokiej jakości produkty będzie również stosowany jako stabilne rozwiązanie na podnośniku koszowym, dźwigu samochodowym, chwytaku do drewna, wiertnicy, sprzęcie natryskowym, pojeździe z modułem hydraulicznym, zautomatyzowanych liniach montażowych, systemach odchylania wiatru itp.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Wieżowy system CSP
Ponieważ istnieje wiele luster wieżowych, ilość reduktora obrotowego jest największa w projektach wieżowych.Elektrownia wieżowa przyjmuje reduktor obrotowy jako element napędowy w azymucie poziomym na całym świecie, a kąt nachylenia można wybrać z popychacza lub reduktora obrotowego.Różni producenci EPC do wytwarzania energii cieplnej stosują różne projekty konstrukcyjne.Ponieważ elektrownia wieżowa jest wyposażona w wiele dużych reflektorów słonecznych rozmieszczonych na dużej powierzchni terenu, każdy z nich jest wyposażony w mechanizm śledzący, który może dokładnie odbijać światło słoneczne do odbiornika znajdującego się na szczycie wysokiej wieży.Stawia to wyższe wymagania dotyczące dokładności przekładni mechanicznej, żywotności, bezobsługowości i sztywności obrotowego urządzenia napędowego.
