Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 9 cali |
|---|---|---|---|
| CYKL PRACY: | 30 lat | Precyzja: | 0,15 stopnia |
| Kierowca: | Silniki elektryczne | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Wysyłka: | drogą morską, lotniczą, ekspresową, kolejową | Pakiet: | Obudowa ze sklejki |
| Podkreślić: | Klepsydra Worm Solar Tracker Slew Drive,Powiązanie Poziome Solar Tracker Slew Drive,Klepsydra Worm Single Axis Slewing Drive |
||

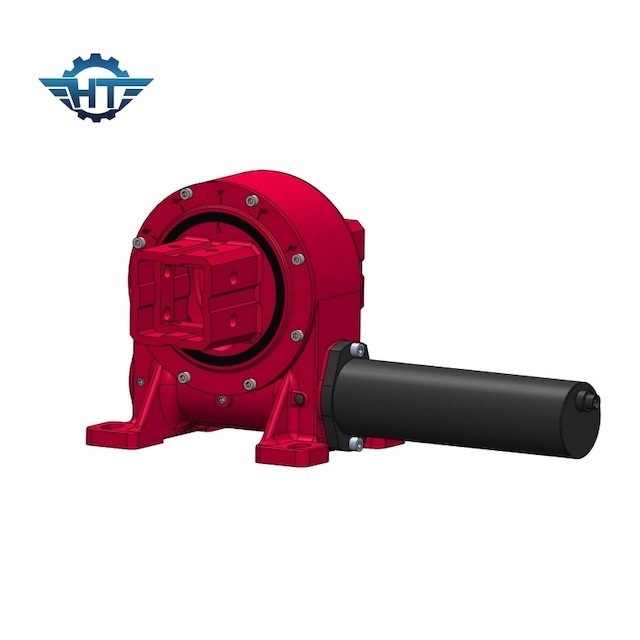

VE9 Solarna przekładnia ślimakowa z klepsydrą do poziomych systemów śledzenia pojedynczej osi
Opis napędu klepsydrowego przekładni ślimakowej

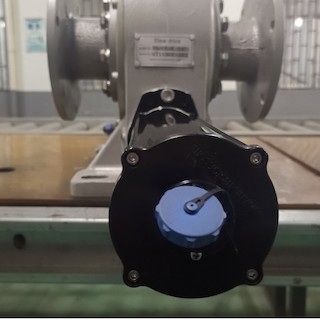

Napęd obrotowy klepsydry VE9 jest również nazywany pionowym napędem obrotowym jednoosiowym.Jest to całkowicie zabudowany, pionowy napęd, który nie wymaga innych elementów do montażu.Można go łatwo zamontować na płycie za pomocą zaledwie czterech śrub.Jest najczęściej używany w jednoosiowych trackerach słonecznych, aby utrzymać panel słoneczny w stanie solidnym podczas silnej burzy wiatrowej bez pękania.Można go również zainstalować po obu stronach jednoosiowego systemu śledzenia słońca.Nasz napęd obrotowy wykorzystuje technologię ślimaka klepsydrowego, co zapewnia najwyższy poziom wytrzymałości i mocy, zwiększając tym samym żywotność i skracając przestoje.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Pochylony system śledzenia pojedynczej osi
W porównaniu z płaskim jednoosiowym systemem śledzenia, nachylony jednoosiowy system śledzenia ma pewien kąt nachylenia między osią obrotu a płaszczyzną poziomą, co ma pewne zalety w odbiorze promieniowania w obszarach o wyższych szerokościach geograficznych.
