Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9 cali |
|---|---|---|---|
| Przełożenie: | 61:1 | specyfikacja: | VE9-61MHD-24RC |
| znak towarowy: | Dostosowane, HT | Moment trzymania: | 80000 Nm |
| Efektywność: | 40% | Rozmiar rury: | Dostosowane |
| Podkreślić: | Zamknięty napęd ślimakowy VE9,przekładnia ślimakowa 80000 Nm,pierścień obrotowy przekładni ślimakowej 80000 Nm |
||

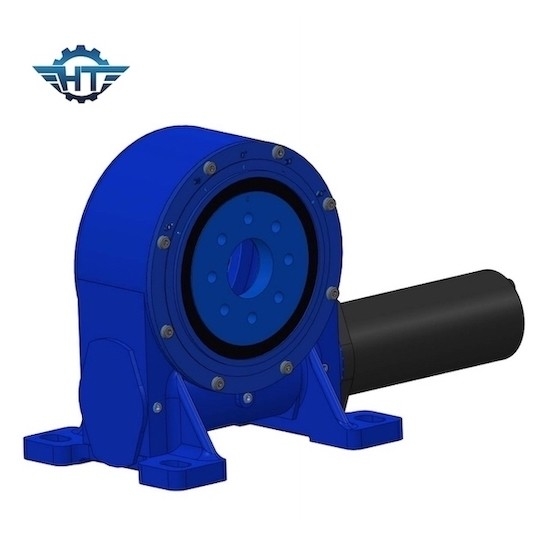

Zamknięty 9-calowy napęd ślimakowy z przekładnią ślimakową, rozmiar rury 110 * 110 Mm do systemu śledzenia słońca
Opis napędu obrotu przekładni ślimakowej

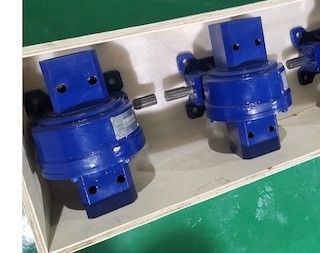

Nasze pionowo zainstalowane 9-calowe napędy obrotowe mają różne rozmiary rur, 110 × 110 mm, 94 × 94 mm, 84 * 84 mm lub dostosowane w oparciu o specjalne wymagania klientów, co jest idealnie używanym płaskim, jednoosiowym systemem śledzenia słońca.Posiada wysoki stopień IP, który może chronić dysk przed różnymi warunkami środowiskowymi, takimi jak kurz, woda, piasek, a nawet woda.
Produkujemy w oparciu o standard wymagany w systemie ISO9001.Przeszliśmy również certyfikaty CE.Napęd obrotu ma długą żywotność i jest zaprojektowany na 30 lat użytkowania w terenie.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Poziomy system śledzenia pojedynczej osi
Poziome śledzenie jednoosiowe jest odpowiednie dla niskich szerokości geograficznych, zwykle śledząc kąt wysokości słońca w celu zwiększenia pionowej składowej promieni słonecznych w panelu w celu zwiększenia wytwarzania energii.Poziomy jednoosiowy system śledzenia nie tylko śledzi kąt elewacji słońca, ale wykorzystuje złożony algorytm obliczeniowy, aby zmaksymalizować pionową składową promieni słonecznych na panelu akumulatora, aby kontrolować jego kąt ruchu.To maksymalizuje wytwarzanie energii fotowoltaicznej.Poziome śledzenie jednoosiowe można ogólnie zwiększyć o 20% do 30% w stosunku do wsporników stałych.
