Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Moment trzymania: | 7000 Nm |
| Moment przechylania: | 744 Nm | Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min |
| Stosowanie: | Energia słoneczna | Funkcja ochrony: | IP66 |
| Podkreślić: | Przekładnia ślimakowa 24VDC 3",przekładnia ślimakowa 7000 Nm,przekładnia ślimakowa 7000 Nm |
||

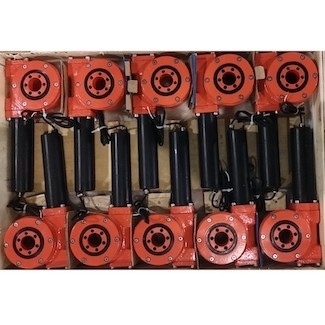

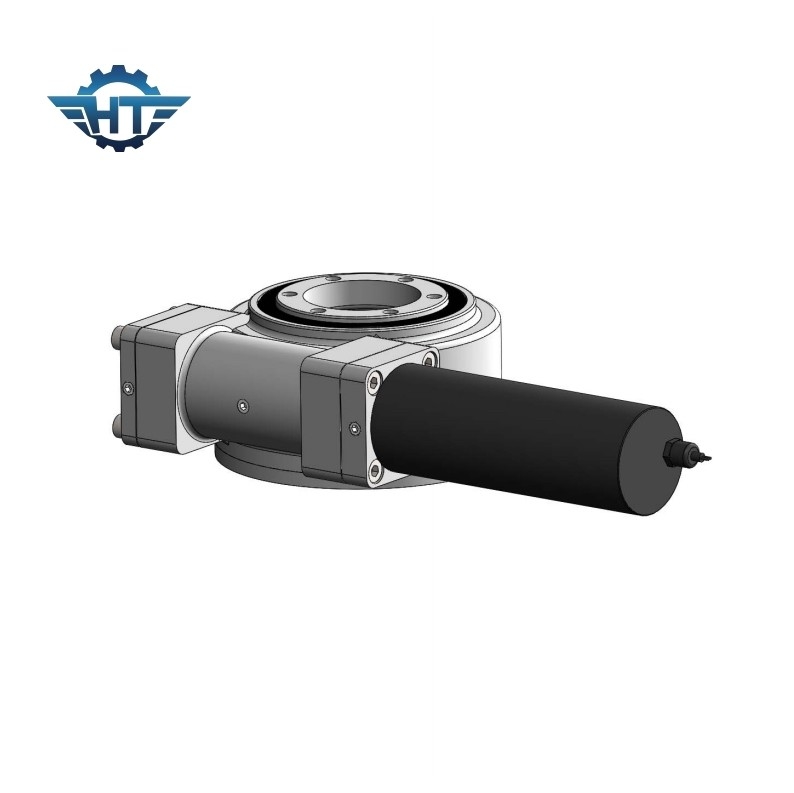

Zamknięty napęd ślimakowy z przekładnią ślimakową, 3 cale z silnikiem zębatym 24VDC na energię słoneczną
Zamknięty opis napędu ślimakowego z przekładnią ślimakową
Napędy SE Slew są stosowane głównie w systemach śledzenia słońca, maszynach budowlanych.Ze względu na ich liczne zastosowania, napędy obrotowe są dostępne w różnych rozmiarach modeli, zakresach wydajności i właściwościach montażowych.Napędy doskonale nadają się do zastosowań, które wymagają zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Mogą być również wykonane z podwójną osią obrotu (jednocześnie obracające się osie) lub z podwójnymi napędami na tej samej osi (dwa gwinty ślimakowe napędzające to samo koło koronowe w jednej osi).
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Przechylanie Moment obrotowy (kN.m) |
Trzymać Moment obrotowy (kN.m) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja (stopień) |
IP | Praca Tep (℃) |
Samoblokujący | Waga (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 204 |
Cechy dopasowanego motoreduktora
1. Wał wyjściowy motoreduktora przyjmuje podwójną konstrukcję nośną, co znacznie zwiększa maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i planetarne są połączone wielowypustami, co zwiększa maksymalny moment obrotowy skrzyni biegów i przedłuża żywotność.
3. Stopień wejściowy przyjmuje przekładnię śrubową, która ma niski poziom hałasu i stabilną pracę przy dużej prędkości.Wewnętrzne koło zębate jest oddzielone, aby przełożenie było większe, a konstrukcja elastyczna.Przekładnia i silnik są zamocowane za pomocą osiowych połączeń gwintowanych, co poprawia dokładność dopasowania i zmniejsza hałas..
4. Niezwykle cicha i stabilna praca, o żywotności ponad 10 000 godzin.
