Szczegóły Produktu:
|
| Model: | SDE 7 | Przełożenie: | 57:1 |
|---|---|---|---|
| Życie: | ≥10000 godz | Hałas: | ≤60 dB |
| temperatura robocza: | -40℃~+120℃ | Zasilacz: | AC/DC |

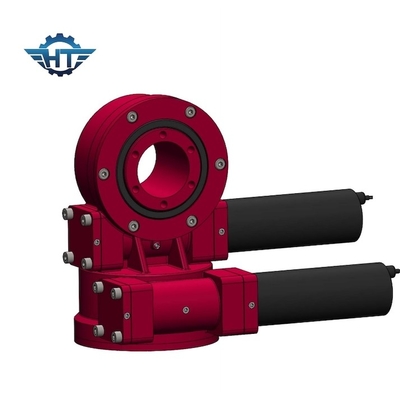

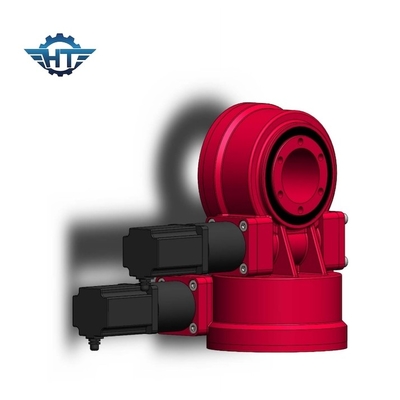

| Nazwa produktu: | Dwuosiowy napęd obrotowy | Prędkość: | 0,1-1,5 obr./min |
| Podkreślić: | slew drive motor,worm gear slew drive |
||
Nasz napęd obrotowy serii SDE stosowany głównie w systemach śledzenia energii słonecznej PV, STP, CSP.
Nasze inne rodzaje napędów obrotowych są szeroko stosowane w zastosowaniach budowlanych, takich jak dźwigi samochodowe, podnośniki ręczne, obrotnice, maszyny portowe, pojazdy modułowe, małe systemy energii wiatrowej i komunikacja satelitarna, transportery ciężkich ładunków, sprzęt do kontroli mostów, teleskopowa platforma robocza, rotator koszy wymagania, dźwig jachtowy, betoniarka, koparka itp. Możemy również dostarczyć wiele rozmiarów napędu obrotowego i łożysk obrotowych,silnik hydrauliczny i silnik prądu stałego pasujący do napędów obrotowych.Produkty zostały wywiezione na cały świat.
Wykres wydajności napędu obrotowego modelu SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Kluczowe cechy
1. Gotowy do zainstalowania system ze zintegrowaną przekładnią i ślimakiem, łatwy do zintegrowania z istniejącymi aplikacjami
2. Zmniejszone koszty konserwacji
3. Kompaktowe opakowania do instalacji oszczędzających miejsce
4. Dostępne z kołnierzami do wszystkich standardowych silników elektrycznych i hydraulicznych
5. Napędzany ślimakiem
6. Stopień szczelności IP66
7. Modułowa konstrukcja pozwala na bardzo szybkie modyfikacje
8. Wydłużona żywotność - Obudowa całkowicie zamykająca przekładnię (zbiornik smaru, ochrona przed zanieczyszczeniem i kontaktem)
9. Maksymalna ładowność w kompaktowej konstrukcji
Instrukcje instalacji-kombinacja
1. Instalacja pozioma i instalacja pionowa.
2. Holowanie pojedynczych napędów obrotowych może osiągnąć dwuosiowe układy napędowe obrotowe.
3. Jeden dwuosiowy napęd obrotowy może osiągnąć dwuosiowe układy napędowe obrotowe.
4. Jeden napęd obrotowy z jednym siłownikiem liniowym może również osiągnąć dwuosiowe napędy obrotowe.
