Szczegóły Produktu:
|
| Model: | Reduktor obrotu VE9 | Funkcja: | odwrotna blokada samoczynna |
|---|---|---|---|
| Stosunek: | 61:1 | Wniosek: | inteligentny system śledzenia |
| Napięcie sterownika: | 12V, 24V, 48V, 220V, 230V | Klasa IP: | IP66 |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Wydajność: | 40% |
| Podkreślić: | Pojedynczy pionowy silnik obrotowy,silnik obrotowy 48 V,napęd obrotowy 48 V Solar Tracker |
||

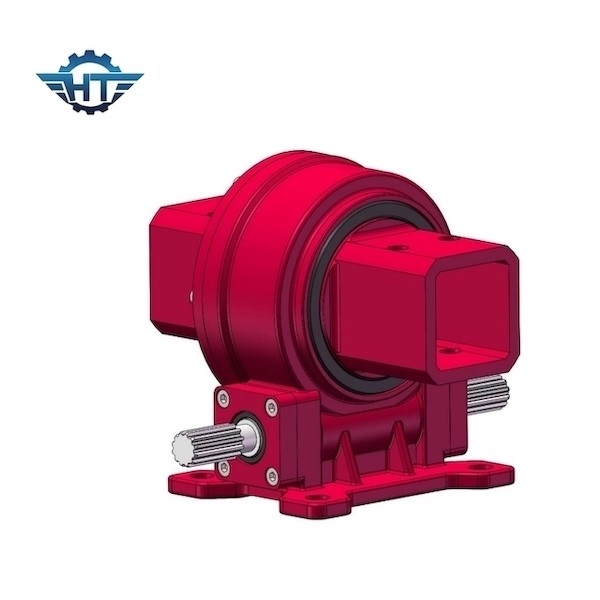

9-calowy pojedynczy pionowy mechanizm obrotowy do powiązania One Axis Smart Solar Tracking System
Opis przekładni pionowego napędu obrotu VE9
Reduktor biegów wykorzystuje wszystkie poziomy przekładni zębatej, aby osiągnąć cel hamowania.Reduktor składa się z par kół zębatych na wszystkich poziomach.Na przykład mały bieg może być używany do napędzania dużego koła zębatego, aby osiągnąć określony cel opóźnienia, a następnie stosuje się strukturę wielostopniową., prędkość można znacznie zmniejszyć.
Projektowanie pionowe VE9 jest największym jasnym punktem napędów obrotowych Hangtuo, projektowanie pionowe jest używane głównie w systemie śledzenia słońca, specjalna konstrukcja upraszcza złożoną strukturę jednoosiowego wspornika systemu śledzenia słońca, zmniejszając koszt całego systemu, pionowego projektowanie odgrywa bardziej konkurencyjną rolę na rynku trackerów słonecznych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
Specyfikacja dwuosiowego pozycjonera SDE
