Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Przełożenie: | 57:1 | Znamionowy wyjściowy moment obrotowy: | 2000 Nm |
| Trzymający moment obrotowy: | 13500 Nm | Moment obrotowy przechylania: | 13200 Nm |
| Efektywność: | 40% | Kolor standardowy: | RAL9006 |
| Podkreślić: | slew drive motor,slewing ring gear |
||

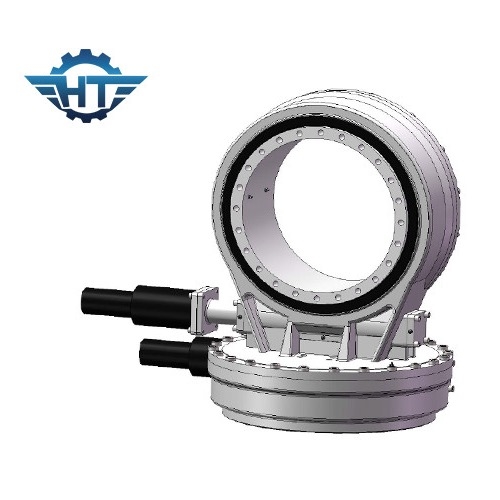

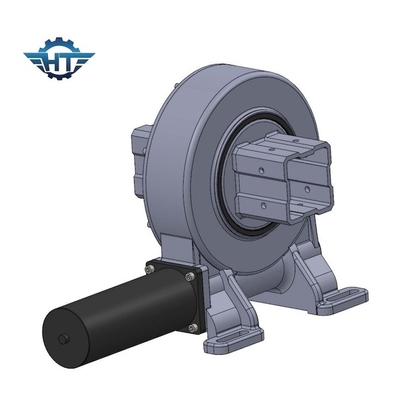

Multi-Tooth Contact Solar Slew Drive Skrzynia biegów do śledzenia PV i sprzętu precyzyjnego
Opis przekładni z napędem słonecznym
Nasze produkty w zakresie od 200 mm do 5000 mm, które dotyczą głównie sprzętu do tunelowania, dźwigów portowych i stoczniowych, sprzętu budowlanego, dźwigów samojezdnych, technologii offshore, żurawi wieżowych, elektrowni słonecznych obracających się, dźwigów pokładowych statków, dźwigów kolejowych, wind ludzkich, turbiny wiatrowe, i więcej.Nasza zdolność do optymalizacji konstrukcji łożysk pod kątem konkretnych potrzeb jest niezrównana i dołożymy wszelkich starań, aby Ci to zapewnić.
Napęd obrotowy to nowy rodzaj produktu obrotowego, zwykle nazywany wieńcem obrotowym, który zwykle składa się ze ślimaka, wieńca obrotowego, obudowy, silnika i innych elementów.Ponieważ głównymi elementami są łożyska obrotowe, mogą one jednocześnie wytrzymać siły osiowe, siły promieniowe i momenty wywracające.W porównaniu z tradycyjnymi produktami obrotowymi, nowy napęd obrotowy charakteryzuje się łatwą instalacją, łatwą konserwacją i wyższym stopniem ochrony IP.
Cechy
1. Wysoki moment obrotowy w celu poprawy bezpieczeństwa systemu śledzenia energii słonecznej
2. Otaczający napęd ślimakowy w środku
3. Styk z wieloma zębami zapewniający duże obciążenie
4. Funkcja samoblokująca
Parametry wydajności napędu obrotowego modelu SDE
|
Model |
Stosunek |
Znamionowy wyjściowy moment obrotowy (Nm) |
Moment przechylania (Nm) |
Trzymający moment obrotowy (Nm) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) |
Efektywność |
Precyzja (°) |
Samoblokujący |
Waga (kg) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0,1 |
Tak |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0,1 |
Tak |
34 |
|
7" |
57:1 |
2000 |
7500 |
13200 |
34 |
58 |
40% |
≤0,1 |
Tak |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0,1 |
Tak |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
Tak |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
Tak |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
Tak |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
Tak |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
Tak |
705 |
Aplikacje
Napęd obrotowy jest szeroko stosowany w systemach śledzenia energii słonecznej PV, CPV, STP i zastosowaniach budowlanych, w tym w dźwigach samochodowych, podnośnikach, obrotnicach, maszynach portowych, pojazdach modułowych, małych systemach energii wiatrowej i komunikacji satelitarnej.
