Szczegóły Produktu:
|
| Model: | 9 cali pojedyncza oś | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Silnik: | Elektryczny, hydrauliczny, krokowy, serwo |
| zainstalować: | Montowany pionowo | Wniosek: | Nachylone na dachu lokalizatory słoneczne |
| Precyzja: | 0,15 stopnia | Usługa OEM: | Do dyspozycji |
| Podkreślić: | Zamknięty napęd obrotowy VE9 CE,zamknięty napęd obrotowy Uszczelnienie IP66,napęd obrotowy silnika uszczelniającego IP66 |
||

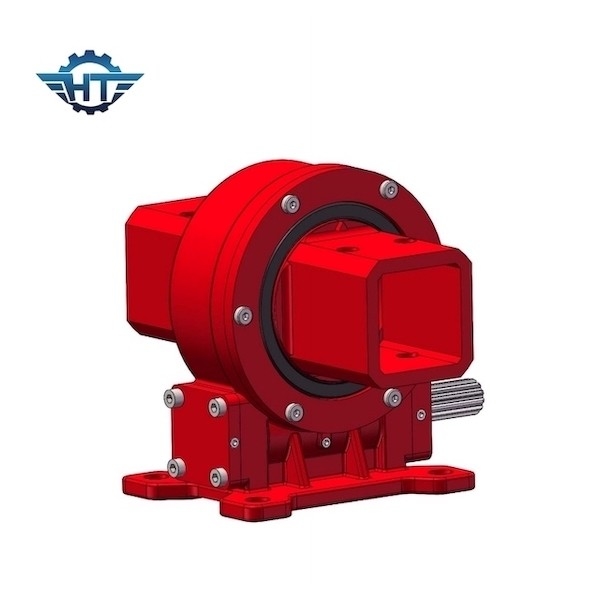

Reduktor obrotu pionowego VE9 CE, uszczelnienie IP66 do lokalizatorów słonecznych pochylonych na dachu
Opis reduktora obrotu pionowego
Precyzyjne napędy obrotowe VE9 umożliwiają aktywnym systemom śledzenie słońca poprzez dostosowywanie się do obrotu Ziemi względem Słońca.Zastosowania słoneczne obejmują trackery fotowoltaiczne (PV), heliostaty, rynny słoneczne, skoncentrowaną fotowoltaikę (CPV) i silniki Stirlinga.Nasze napędy obrotowe można montować poziomo, pionowo i pod kątem, dzięki czemu możliwa jest nieskończona liczba orientacji.
Napęd obrotowy ma wiele typów, takich jak typ zamknięty, typ otwartej obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Napęd obrotowy opiera się na łożysku obrotowym z silnym momentem obrotowym i statyczną funkcją samoblokowania.Duża powierzchnia styku zęba została zaprojektowana specjalnie do napędzania dużych obciążeń.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Pochylony system śledzenia pojedynczej osi
Nachylona pojedyncza oś jest odpowiednia dla szerokości geograficznej większej niż 30 stopni, a kąt szerokości jest kompensowany przez kąt nachylenia osi obrotowej.Następnie śledź wysokość słońca w kierunku osi obrotu, aby uzyskać lepszy wzrost wytwarzania energii fotowoltaicznej.Generalnie wytwarzanie energii można zwiększyć o 25% do 35% w stosunku do wspornika stałego.
