Szczegóły Produktu:
|
| Prędkość: | 0~1 obr/min | Wniosek: | antena satelitarna |
|---|---|---|---|
| Silnik: | Silnik elektryczny, silnik krokowy | Klasa IP: | IP66 |
| Śruby montażowe: | 6*M10 | Specyfikacja montażu: | 80mm |
| Środkowy otwór: | 65mm | Stosunek: | 31:1 |
| Podkreślić: | Napęd pierścienia obrotowego anteny satelitarnej,napęd pierścienia obrotowego 65 mm,napęd solarny 65 mm; |
||

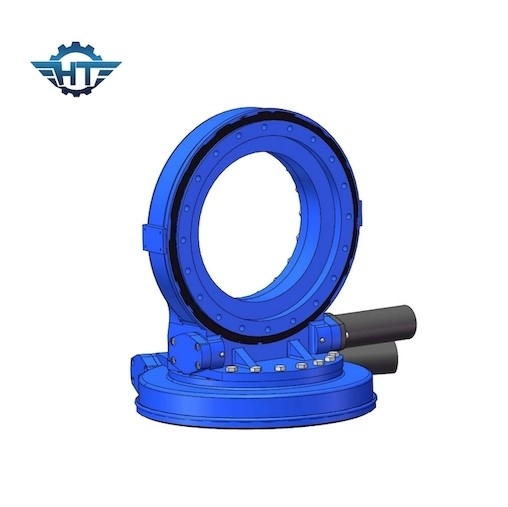

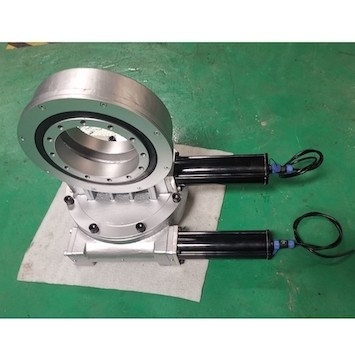

Dwuosiowy 3-calowy napęd obrotowy z silnikiem planetarnym 24VDC do anteny satelitarnej
Opis produktu
Ślimakowy napęd obrotowy firmy Hangtuo Machinery ma ultrakompaktową jednostkę napędową obrotową o wyjątkowo wysokiej gęstości mocy.Ta konstrukcja jest szczególnie odpowiednia do przenoszenia ekstremalnie dużych sił i momentów w ograniczonych przestrzeniach montażowych.Napędy ślimakowe znajdują zastosowanie w przekładniach kierowniczych do dźwigów i ciężkich przekładniach pojazdów, a także w maszynach budowlanych, leśnych i rolniczych.W przypadku tych konkretnych zastosowań nieustannie udoskonalamy nasze produkty, aby zmaksymalizować przenoszenie momentu obrotowego i zminimalizować koszty konserwacji.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) |
Obciążenie osiowe (kN) |
Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Aplikacje
Tradycyjna podstawa anteny satelitarnej jest nieruchoma, a niektóre bardzo podekscytowane satelity wymagają obrotowej podstawy anteny satelitarnej, która może obracać się w czasie, aby obracać antenę satelitarną, aby utrzymać ciągły odbiór sygnałów satelitarnych.Dzięki zamontowaniu napędu obrotowego na podstawie, podstawa może stać się obrotową podstawą antenową, a nasz napęd obrotowy może być również wyposażony w silnik z regulacją prędkości, co pozwala systemowi na dowolną regulację prędkości obrotowej w zakresie prędkości, co jest korzystne dla łapania sygnału.
