Szczegóły Produktu:
|
| Model: | Robak i przekładnia robaków | Rodzaj: | Pionowy IP66 |
|---|---|---|---|
| Przełożenie: | 61:1 | Wniosek: | Energia słoneczna |
| Silnik: | Silnik elektryczny | Kontakt zęba: | Wielozębny |
| Precyzja: | 0,15 stopnia | Usługa OEM: | TAk |
| Podkreślić: | Jednoosiowy napęd obrotowy VE9,jednoosiowa przekładnia obrotowa OEM,przekładnia ślimakowa OEM |
||

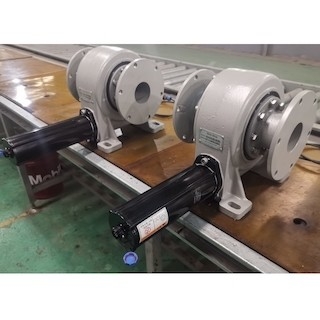

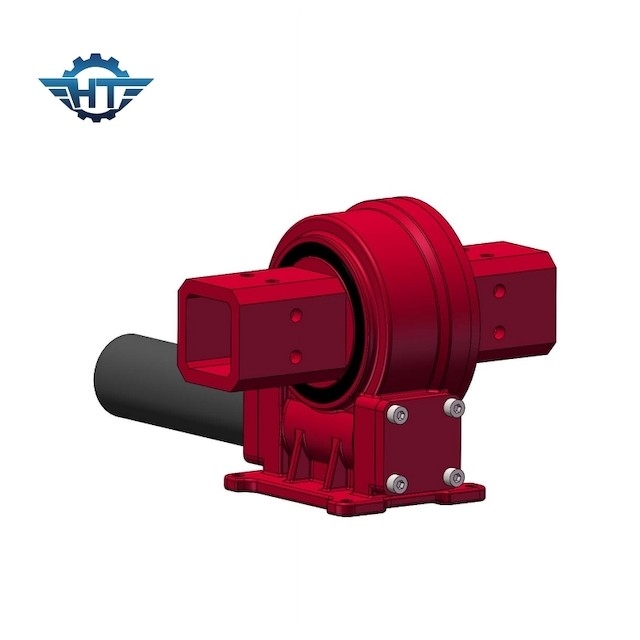

Przekładnia z napędem jednoosiowym VE9 z dostosowanym rozmiarem rury do energii słonecznej
Opis samoblokującego napędu obrotowego
Samoblokujący napęd obrotowy z wielozębną przekładnią ślimakową, bez konieczności stosowania hamulca wewnątrz zabieraków.To poprawi bezpieczeństwo systemu śledzenia słońca.
Napędy obrotowe mają wiele typów, takich jak typ zamknięty, otwarty typ obudowy, typ pionowy, typ dwuosiowy, typ o wysokiej precyzji, typ napędu ślimakowego itp. Zamknięty typ ślimaka klepsydrowego jest najbardziej popularny w zastosowaniu systemu śledzenia słońca.Napęd obrotu oparty jest na konstrukcji ślimaka i przekładni ślimakowej z silnym momentem obrotowym i statyczną funkcją samohamowności.Wielozębna powierzchnia styku została zaprojektowana specjalnie do napędzania dużych obciążeń.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
System śledzenia słońca
Bardzo ważną częścią elektrowni fotowoltaicznej jest system śledzenia wsparcia słonecznego.Niesie główny korpus elektrowni fotowoltaicznej.Jeśli projekt jest nierozsądny, w klimacie katastrofy dochodzi do wypadku, a wpływ na elektrownię jest śmiertelny.Dlatego w procesie projektowania szczególnie ważny jest dobór odpowiedniego obrotowego urządzenia napędowego.Nasza technologia ostatecznie określi odpowiednie urządzenie napędu obrotowego w zależności od warunków pracy dostarczonych przez klienta, projektu rozmieszczenia elementów oraz doświadczenia z poprzednich zastosowań projektowych, uwzględniając w sposób kompleksowy różne czynniki.
